连杆浮球液位计如何接线

点击次数: 发布时间:2021-07-07
连杆浮球液位开关接线图是什么样的,浮球液位开关怎么接线?

答:连杆浮球液位开关接线很简单,一般接线有两种,一种是直接出线型,一种为带接线盒型,不管是接线盒还是直接出线型,都有常开、常闭、公共线三根,根据现场的工况对接就可以了。

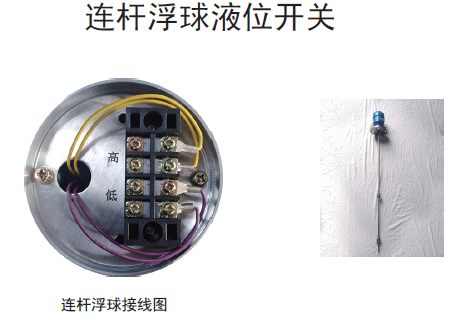

下面就以连杆浮球接线为例:从图片上可以看出来,这是一个双点位的连杆浮球,当我们打开接线盒时,会有四根线,看一下红色箭头的位置,分别有高、低两个点位,高点位是指浮球开关的上面一组接线,低点位是指浮球开关的底部一组接线,直接根据现场要求对接控制系统就可以了。

科普小知识
连杆浮球开关是一款开关量的液位测量仪表,它是由浮球、探杆、接线盒三大部分组成,主要用于测量及控制液位高度。
