浮子式液位计的工作原理
点击次数：1851 发布时间：2021-06-30 01:12:13
浮子式液位计具有显示直观、醒目、视角宽，结构紧凑合理，安全可靠，无“跑、冒、滴、漏”现象。通过学习浮子式液位计工作原理及维护有助于提高操作水平，维护好设备降低故障率。
浮子式液位计工作原理

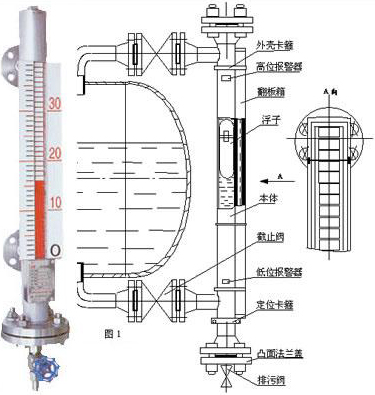

结构图
工作原理图
浮子式液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
三、日常维护
1、本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响浮子式液位计的正常工作；
2、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；
3、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；
4、浮子式液位计应根据介质情况，不定期清洗主导管清除杂质
5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
6、浮子式液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
