磁浮子翻板液位计构造

点击次数:1468 发布时间:2021-06-30 01:10:56
磁浮子翻板液位计广泛应用于水、盐酸、硫酸、硝酸、工业废水、药液等各种液位的测量。那么磁浮子翻板液位计是如何工作的?其结构又是怎样的呢?本文拟结合磁浮子翻板液位计的原理及结构图介绍如下。

磁浮子翻板液位计是基于连通器和磁性耦合原理实现液位实时测量的。当被测容器中的液位升降时,浮筒内的磁性浮子也随之升降,浮子内的永久磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°,翻片两面分别涂有不同的颜色(通常为红色和白色),以指示液位的位置。一般地,当容器内液位上升时,翻片由白色转变为红色,当容器内液位下降时,翻片由红色转变为白色,指示器的红白交界处即为容器内液位的实际高度,从而实现液位的准确测量。

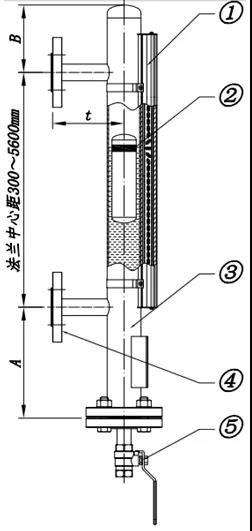

磁浮子翻板液位计结构图如下:

在上面的磁浮子翻板液位计结构图中:
①为指示器,也称做显示面板,指示器起着就地显示的作用,方便远距离观察液位的实际情况,指示器一般与浮筒捆绑在一起,方便安装。

②为磁浮子,磁浮子位于浮筒里面,与被测液体直接接触,当被测容器中的液位升降时,磁浮子也随之升降,从而指示当前的液位。磁浮子根据不同的液体密度有不同的选择,同时根据不同的液体酸碱性有不同的材质选择。

③为浮筒,浮筒通过过程连接与被测容器连接在一起,从而形成连通器,实现液位的测量,浮筒的材质根据不同的液体性质有不同的选择,例如不锈钢304、316L、内衬、PVC等等。

④为连接法兰,过程连接法兰是浮筒与被测容器之间的连接小管上的紧固件,根据不同的液体性质,不同的工况,有不同的压力和直径选择。两个连接法兰之间的距离为磁翻板液位计的测量量程。

⑤为排污阀,排污阀是浮筒下面的配件,当磁翻板液位计需要清洗或调试时,能够起到关键作用。
