污水流量计接线图

点击次数:152 发布时间:2021-03-31 02:53:38
污水流量计是一款常用的工业流量测量仪表,它的结构比较简单,安装使用方便,测量精度高,稳定性强,应用范围比较广泛,所以是非常深受广大用户的青睐。有些小伙伴对污水流量计的使用可能不是很熟悉,刚开始可能会对如何准确的接线有些不太清楚。一般产品使用说明书上会有对如何接线的详细介绍,使用时严格按照使用要求与指导来做就可以了。

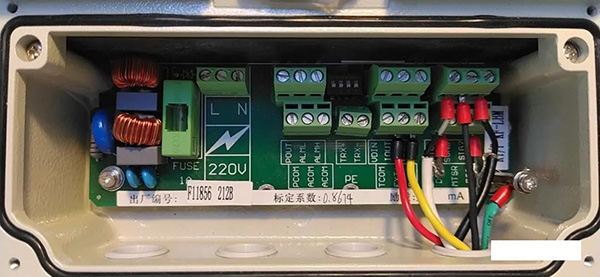

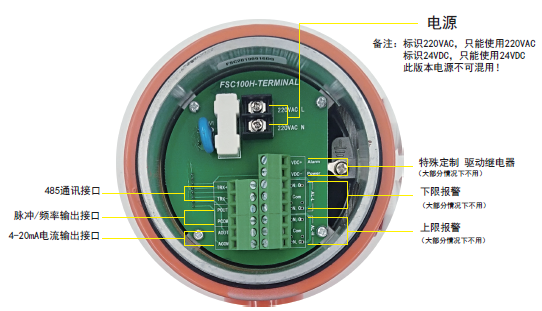

产品中会附带使用说明书或其它安装使用指导的资料,可以有效地帮助用户快速准确的熟悉产品和使用产品。一般污水流量计实物接线图中会清晰的标注每个接线端子是如何接的,污水流量计的接线端子一般会含有电源线(220VAC/24VDC)、信号输出(4-20mA/RS485/脉冲/HART)、流量上下限报警输出或带有特殊定制驱动继电器输出等。实际接线根据要求来定。

分体型污水流量计接线
一、传感器与转换器接线
一体型流量计传感器与转换器间的接线由制造厂完成,本节内容仅适用于分离型流量计。分离型流量计传感器与转换器间的连线采用STT3200电缆,STT3200电缆含4芯,2芯为各有两层屏蔽的同轴线,另2芯为聚氯乙烯绝缘软线。4芯线外还有一外层屏蔽。同轴线的内层屏蔽为金属丝编织网状屏蔽,其余2层屏蔽为带有泄漏线的箔层屏蔽。需要的别说明的是,仅靠同轴线的内层屏蔽里边尚有一层黑色半导体层,接线时须将其细心剥去。两同轴线的两根屏蔽泄漏线在接线时须绞合并套上套管。
为保证测量精度和减少干扰,要求转换器尽量靠近传感器安装。STT3200电缆的允许长度可按下式计算:
L=σ×4
L------电缆长度(m);
σ------流体电导率(μS/cm).
但一般不得超过100m。STT3200电缆随表供10m,如不够,用户可按实际距离向我厂另订货。
因接线盒有金属和塑料两种材质,接线盒端接线稍有不同,请注意!

二、E转换器接线示意图

三、C型转换器接线示意图

四、传感器接线示意图
