污水流量计怎么选型

点击次数: 发布时间:2021-03-03
污水流量计仪表选型
仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:
1.被测流体名称和其化学性能。
2.最大流量、最小流量和常用流量。推荐:常用流量应选择在 1~3m/s 流速段内,如果不符,请用户调整所选仪表的口径规格。
3.最高工作压力。4.最高工作温度、最低工作温度。
5.被测流体必须具备一定的导电性,导电率≥5μs/cm。
6.最大流量和最小流量必须符合表 2-1 的数据。
7.实际最高工作压力必须小于流量计的额定工作压力(见传感器铭牌)。
8.最高工作温度和最低工作温度必须符合流量计规定的温度要求(见传感器铭牌)。
9.确定是否有负压情况存在。
10.电极和衬里材料的选择应满足流体介质的化学性能。

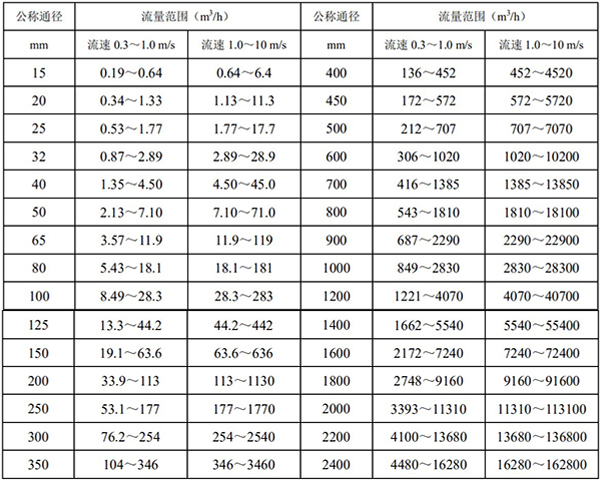

2.1 公称通径与流量范围

2.2 电极材料的选择

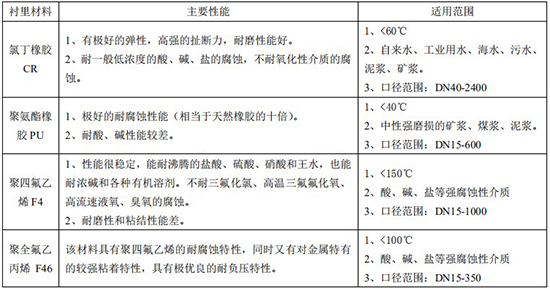

2.3 衬里材料的选择

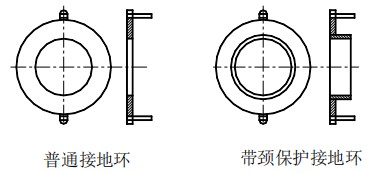

2.4 接地环的选择
若与传感器连接的管道是绝缘性,则推荐使用接地环或接地电极,若被测介质是磨损的,应选择带颈衬里保护接地环。
聚四氟乙烯衬里的传感器,安装使用时建议配备接地环,其作用有二:一是保护衬里表面,二 是具有良好接地。

2.5 外形和安装尺寸,见表 2-4
注:除表 2-4 标准连接尺寸和公称压力以外,可依据用户要求,根据用户实际安装位置尺寸,管道公称压力进行非标准设计和制造。

2.5.1 转换器的结构和外形尺寸(详见转换器部分)

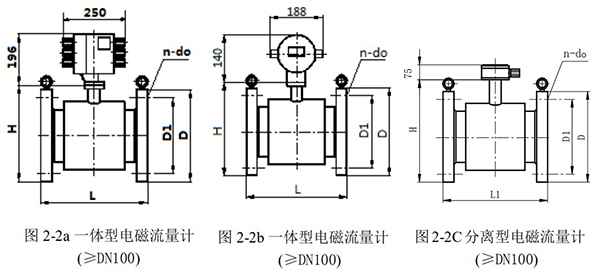

2.5.2 电磁流量计(含传感器)外形及连接尺寸(见图 2-2,表 2-4)

常用规格电磁流量计外形尺寸和法兰连接尺寸
常用规格电磁流量计外形尺寸和法兰连接尺寸
