电磁流量计怎么接线

点击次数: 发布时间:2021-03-19
电磁流量计数字通讯接口及接线
RS-232C 接口:按 IEEE RS-232C 接口标准设计,标配为非电气隔离方式,可选光电隔离型接口。可支持 MODBUS 协议 RTU 格式。
RS-485 接口:按 IEEE RS-485 接口标准设计,标配为非电气隔离方式,可选光电隔离型接口。可支持 MODBUS 协议 RTU 格式和 PROFIBUS-DP 通讯方式。

1.1.1 RS232 接线,如下图所示:

1.1.2 RS485 接线
1.1.2.1 非电气隔离方式接线

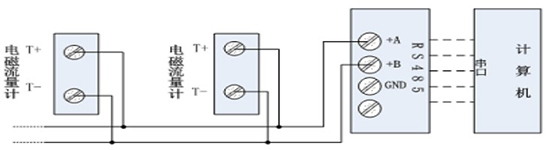

一体转换器接线(非电气隔离方式)
分体转换器接线(非电气隔离方式)

1.1.2.2 带光电隔离方式接线(包括 MODBUS 和 PROFIBUS-DP 通讯)

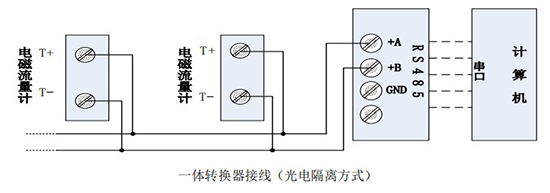

一体转换器接线(光电隔离方式)

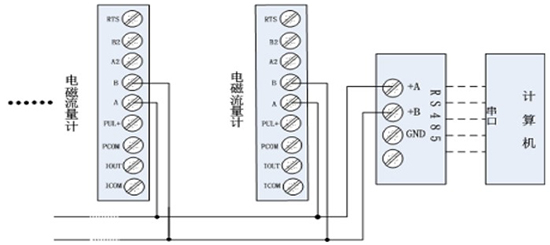

分体转换器接线(光电隔离方式)

1.1.3 HART 通讯手操器与电磁流量计的连接

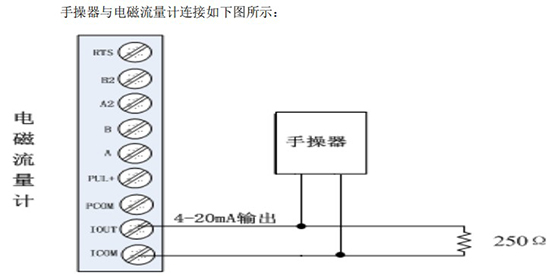

手操器与电磁流量计连接如下图所示:
说明:
1)手操器并联在电磁流量计电流输出的负载两端没有极性;
2)回路中的电阻应大于 200Ω ,小于 500Ω ;
3)手操器不能串入电流回路。
注意:电磁流量计用手操器设置参数,通讯地址为非 0 值,波特率为 14400。若仪表通讯方式、地址及波特率设置不正确,手操器将不能设置参数!
