废水计量表产品概述
1、全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1
2、超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
3、采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
4、采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
6、在现场可根据用户实际需要在线修改量程。
7、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
8、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10、具有自检与自论断功能。
11、小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)
12.、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)
13、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)
废水计量表技术参数
1、仪表精度:管道式0.5级、1.0级;插入式2.5级
2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围:0.2~8m/s
4、工作压力:1.6MPa
5、环境温度:-40℃~+50℃
6、介质温度:聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃
7、防爆标志:ExmibdⅡBT4
8、防爆证号:GYB01349
9、外磁干扰:≤400A/m
10、外壳防护:一体化型:IP65;
11、分离型:传感器IP68(水下5米,仅限于橡胶衬里);转换器IP65
12、输出信号:4~20mA.DC,负载电阻0~750Ω
13、通讯输出:RS485或CAN总线
14、电气连接:M20×1.5内螺纹,φ10电缆孔
15、电源电压:90~220V.AC、24±10%V.DC
16、功耗:≤10VA
废水计量表仪表选型
1、量程范围确认
一般电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
废水计量表选用及安装要求
被测流体必须是导电液体。不能测气体、蒸汽、石油制品、甘油、酒精及纯净水等;
量程的选择:常用流量最好超过满量程的50%。常用流速为2~4m/s最合适;
压力的选择:使用压力必须低于电磁流量计额定工作压力,一般不超过16×105Pa;
温度的选择。被测介质温度不能超过村里材料的容许使用温度,一般≤200°C。
废水计量表安装注意事项

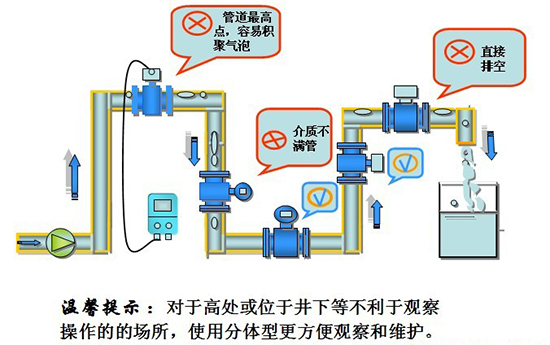

推荐垂直安装,且被测流体是自下而上流动。也可水平安装,但要使两电极在同一水平面上,要保证测量导管都充满液体。
流量计的外壳、屏蔽线、测量导管都要接地。要求单独设置接地点,不要连接在电机或上、下管道上。(因信号较弱,满量程时只有几毫伏,且流量很小时,只有几微伏,外界稍有干扰就会影响测量精度。)
安装地点要远离一切磁源。(如大功率电机、变压器等)
流量计前必须有10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。
使用电磁流量计时要注意
⑴不能用来测量气体、蒸汽以及含有大量气体的液体。
⑵不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质。
⑶普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
废水计量表的优点
主要体现在以下几个方面:
⑴压力损失相对较小。电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件,当流体通过流量计时不会引起任何附加的压力损失,流量计的阻力仅是同一长度管道的沿程阻力,是流量计中运行能耗最低的流量仪表之一。
⑵可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。电磁流量计的测量通道是一段无阻流检测件的光滑直管,因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体,如纸浆、煤水浆、矿浆、泥浆和污水等;电磁流量计易于选择与流体接触件的材料品种,可应用于腐蚀性流体。
⑶电磁流量计所测得的体积流量,实际上不受流体密度、粘度、温度、压力和电导率(只要在该仪表的要求的临界值以上)变化明显的影响,因此,电磁流量计经水标定后,可以用来测量其它导电性液体的流量。
⑷量程范围宽。量程比通常为20:1~100:1,甚至更大。此外电磁流量计的输出只与被测介质的平均流速成正比,而与轴对称分布下的流动状态(层流或紊流)无关。
⑸口径范围宽,从几个毫米一直到几米。
⑹电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
废水计量表测量原理
1)概述
依据:
据法拉第电磁感应定律,测量管道内的流动的导电液体(等效于许多连续的导电薄圆盘)做垂直于磁场的运动,产生感应电动势,电势大小与流量相关。
磁场:
恒定磁场:适于测量时不易产生极化现象的非电解液;
交变磁场:工业用的大部分形式(可减小极化现象)。
根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端即产生感生电势E,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的长度L及导体的运动速度u成正比,如果B,L,u三者互相垂直,则E = BLu
2)测量模型
感应电势的方向由右手定则确定,大小由下式决定:
制药废水流量计在钨矿选厂生产自动化监控系统中的应用
废水处理专用流量计在供水流量测量领域中的运用分析
废水流量计可以解决恶劣环境下的可读性问题
浅析工业污水印染废水流量计在自动配料控制系统中的应用
弯管出口流速畸变对废水流量计的影响
关于防爆电路在电镀废水流量计中的应用
印染废水流量计的抗干扰措施及其效果分析
影响废水流量计测量精度的安装与选型三大因素
废水流量计价格在工业应用中的工作原理及产品特点
如何使用电镀废水流量计在工业应用中保护泵机全力运行
环形电源废水流量计厂家最大限度地提高了能量流量
生活废水流量计的抗干扰措施及其效果分析
化工生产装置中高精度废水流量表选型指导原则简介
制药废水流量计在醋酸生产行业使用时常见问题分析
基于废水处理流量计的电极干扰信号仿真研究
废水处理流量计规格对其流量测量的影响
浅析废水流量计厂家用于氯碱工业生产中的特点
浅谈酸碱废水流量计在重金属废水自动监测系统中的应用
对于如何缩短污水处理废水管道流量计安装时间的研究分析
化工废水流量计厂家在我国污水处理厂现状和前景
废水流量计监测数据有效性判别技术的研究
如何有效提高污水处理废水流量计使用电磁兼容性的研究分析
污水处理废水流量计在航空工业应用领域中的关键作用
废水流量计对于测量流体介质温度影响分析说明
处理污水处理废水流量计现场故障的措施与标准步骤
高温导致生活废水流量计测量精确度下降的原因分析
存储式纺织废水流量计误差产生的原因分析及预防办法
常用污染源废水流量测量技术原理与选用
电镀废水流量计,废水流量计价格
印染废水流量计,废水流量计厂家
电磁流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表,是流体力学和电磁学结合的产物。作为流量测量高精度仪表,其应用遍及冶金、给水、排水、石油、化工、食品、医疗、环保、农业灌溉等部门。
电磁流量计在外观和组装方式,还是在内部结构,都做了新的突破:棱角分明的外观,快装无焊接工艺,磁场分布更优的合理化结构。同时还引进了喷锌工艺,即使在苛刻的环境下,仍能长效地保护流量计的管体表面,表面防腐性能优越,测量管内无阻流部件,无压损,直管段要求低。对浆液测量有独特的适应性
采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波砺磁,提高了流量测量的稳定性,功耗低,采用SMD器件和表面贴装(SMT)技术,电路可靠性高,在现场可根据用户实际需要在线修改量程,更好地与采集终端匹配,测量结果与流体压力,温度、密度、粘度等物理参数无关,高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
废水计量表产品特点1、全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1
2、超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
3、采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
4、采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
6、在现场可根据用户实际需要在线修改量程。
7、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
8、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10、具有自检与自论断功能。
11、小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)
12.、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)
13、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)
废水计量表技术参数
1、仪表精度:管道式0.5级、1.0级;插入式2.5级
2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围:0.2~8m/s
4、工作压力:1.6MPa
5、环境温度:-40℃~+50℃
6、介质温度:聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃
7、防爆标志:ExmibdⅡBT4
8、防爆证号:GYB01349
9、外磁干扰:≤400A/m
10、外壳防护:一体化型:IP65;
11、分离型:传感器IP68(水下5米,仅限于橡胶衬里);转换器IP65
12、输出信号:4~20mA.DC,负载电阻0~750Ω
13、通讯输出:RS485或CAN总线
14、电气连接:M20×1.5内螺纹,φ10电缆孔
15、电源电压:90~220V.AC、24±10%V.DC
16、功耗:≤10VA
废水计量表仪表选型
1、量程范围确认
一般电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
废水计量表选用及安装要求
被测流体必须是导电液体。不能测气体、蒸汽、石油制品、甘油、酒精及纯净水等;
量程的选择:常用流量最好超过满量程的50%。常用流速为2~4m/s最合适;
压力的选择:使用压力必须低于电磁流量计额定工作压力,一般不超过16×105Pa;
温度的选择。被测介质温度不能超过村里材料的容许使用温度,一般≤200°C。
废水计量表安装注意事项

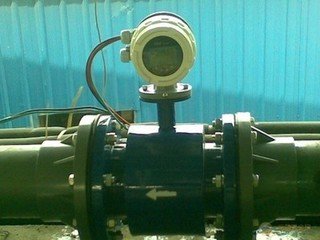

推荐垂直安装,且被测流体是自下而上流动。也可水平安装,但要使两电极在同一水平面上,要保证测量导管都充满液体。
流量计的外壳、屏蔽线、测量导管都要接地。要求单独设置接地点,不要连接在电机或上、下管道上。(因信号较弱,满量程时只有几毫伏,且流量很小时,只有几微伏,外界稍有干扰就会影响测量精度。)
安装地点要远离一切磁源。(如大功率电机、变压器等)
流量计前必须有10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。
使用电磁流量计时要注意
⑴不能用来测量气体、蒸汽以及含有大量气体的液体。
⑵不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质。
⑶普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
废水计量表的优点
主要体现在以下几个方面:
⑴压力损失相对较小。电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件,当流体通过流量计时不会引起任何附加的压力损失,流量计的阻力仅是同一长度管道的沿程阻力,是流量计中运行能耗最低的流量仪表之一。
⑵可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。电磁流量计的测量通道是一段无阻流检测件的光滑直管,因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体,如纸浆、煤水浆、矿浆、泥浆和污水等;电磁流量计易于选择与流体接触件的材料品种,可应用于腐蚀性流体。
⑶电磁流量计所测得的体积流量,实际上不受流体密度、粘度、温度、压力和电导率(只要在该仪表的要求的临界值以上)变化明显的影响,因此,电磁流量计经水标定后,可以用来测量其它导电性液体的流量。
⑷量程范围宽。量程比通常为20:1~100:1,甚至更大。此外电磁流量计的输出只与被测介质的平均流速成正比,而与轴对称分布下的流动状态(层流或紊流)无关。
⑸口径范围宽,从几个毫米一直到几米。
⑹电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
废水计量表测量原理
1)概述
依据:
据法拉第电磁感应定律,测量管道内的流动的导电液体(等效于许多连续的导电薄圆盘)做垂直于磁场的运动,产生感应电动势,电势大小与流量相关。
磁场:
恒定磁场:适于测量时不易产生极化现象的非电解液;
交变磁场:工业用的大部分形式(可减小极化现象)。
根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端即产生感生电势E,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的长度L及导体的运动速度u成正比,如果B,L,u三者互相垂直,则E = BLu
2)测量模型
感应电势的方向由右手定则确定,大小由下式决定:
