105%发烟硫酸流量计的连接及径传感器在管道中的安装

点击次数: 发布时间:2020-08-01
105%发烟硫酸流量计的安装是一个系统性的工作,首先要求用户对于本企业的安装位置及工况情况有一个全面的了解,然后按生产厂家的产品说明或专业的技术指导人员的帮助进行正确的安装。
本文就是对于105%发烟硫酸流量计清洗管道的连接及大口径传感器在地下污水管道中的安装过程中遇到的相关问题向大家作一个介绍。更多详情可致电我公司销售服务人员,将给予您专业的指导。

图6-18 便于清洗管道的连接
另外,对于小口径105%发烟硫酸流量计传感器,由于其重量轻,可以直接安装在金属管道上。而较大口径的传感器,由于体积大,自身重,应落地安装,或者用支承架支撑。在用支承架的时候,还必须考虑支承架的固定和维修人员的活动空间。
大口径传感器的安装
由于大口径管道在多数场合下是埋在地下的,因此大口径传感器在安装前应做好水泥地坑。图6-19所示是在给排水系统中常见的安装形式。水泥地坑应有足够的活动空间,侧壁埋有敷设电缆的钢管,上有盖板防止雨淋,下有泄水管以免坑内积水而使传感器侵水。为了拆装方便,传感器应放在垫脚上,且在下游侧装有活络的伸缩管。图6-20是105%发烟硫酸流量计在地下水泥管污水排放系统中的安装实例。

图6-19 大口径传感器的安装图

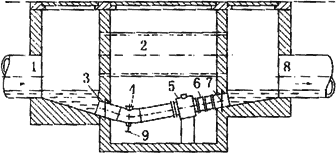

图6-20 传感器在地下污水管道中的安装
1-进水管;2-溢流;3-进水凸台;4-清洗孔;
5-传感器;6-可拆卸部件;7-墙封;8-出水管;
9-排放阀
