磁性浮子液位计

产品名称:磁性浮子液位计

产品型号:JM-UQK

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:磁性浮子液位计适用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位,广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。

磁性浮子液位计概述
磁性浮子液位计适用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位,广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。该产品磁浮球、检测管和信号变送器组成。当磁浮球随液位升降时,变送器将检测管内的电阻信号转换成4~20mA.DC标准电流号输出,从而实现对液位的测量和控制。由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

磁性浮子液位计特点
1、智能电子部件由一块主机板和一块液晶屏组成;
2、可就地按键调整最程和零点;
3、可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号,适合防爆或不方便拆装仪表场所对仪表的测量、过程参数;
4、在采用HART协议的分散控制系统中同主机进行双向通讯;
5、带有EEPROM,不因断电丢失数据。

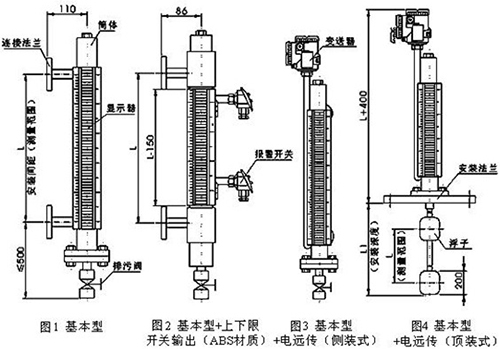

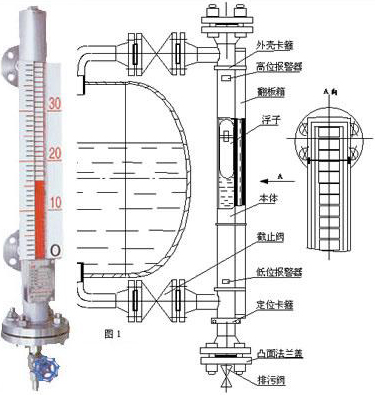

磁性浮子液位计结构特点图

磁性浮子液位计参数
1、测量范围:0~3500mm
2、供电电压:12~36V  DC
3、输出信号:两线制4~20mA.DC叠加数字信号,由用户选择开方或线性输出;
4、负载电阻:250Ω
5、测量精度:±10mm
6、环境温度:-40~80℃
7、工作温度:-20~120℃
8、公称压力:≤1.6MPa
9、法兰标准:A:JB/T82.1-94(平面法兰)    DN100 PN1.6 球φ90;B:JB/T82.1-94(平面法兰)    DN80  PN0.6 球φ76
10、介质密度:≥0.65g/cm­3
11、介质粘度:≤0.015PaS
12、接液材质:不锈钢
13、防护等级:IP65

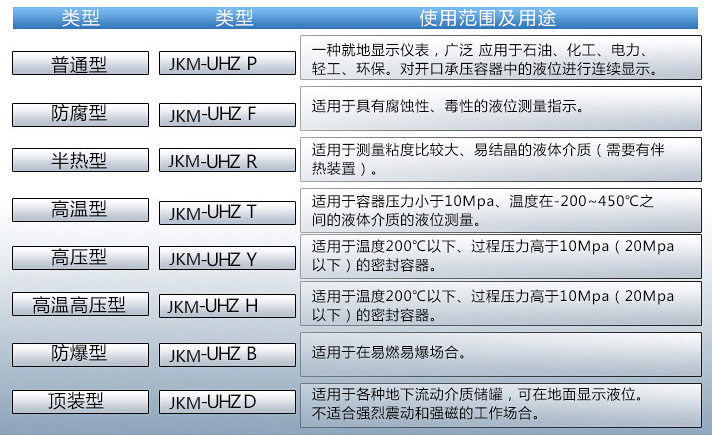

磁性浮子液位计产品选型表
型 号 规 格  表 示 内 容
KM-UQK   磁浮球液位计
  01     顶置式
02     侧侧式
03     侧底式
04     支架式

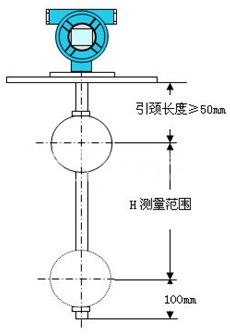

  H   测量范围H
    * 引颈长度(选01型时请注明)
KM-UQZ

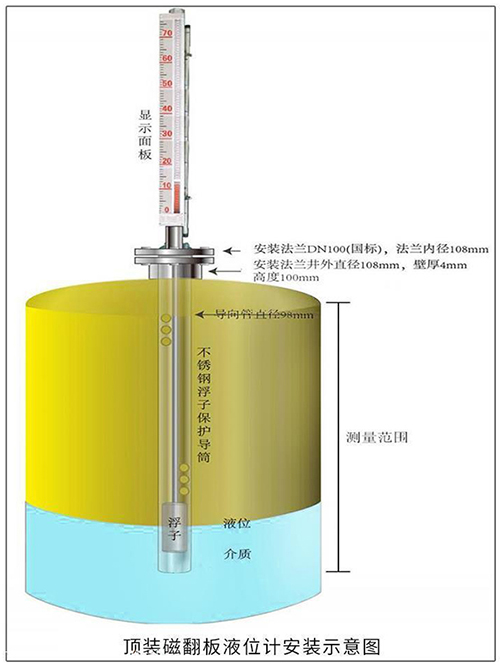

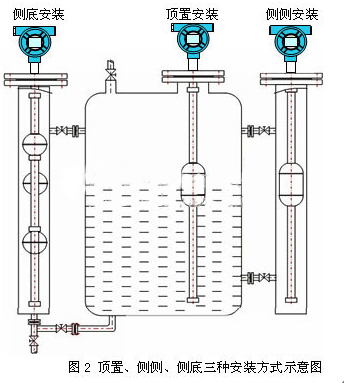

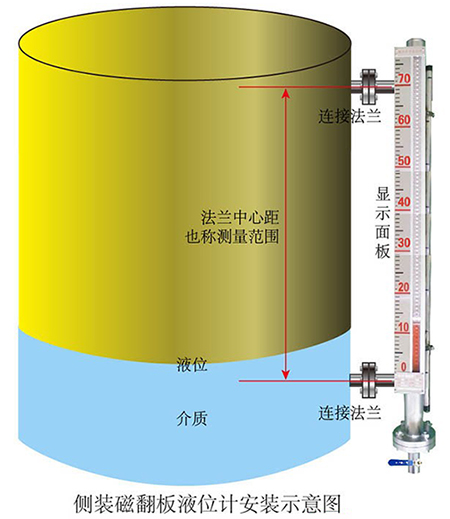

磁性浮子液位计分以下四种安装方式
A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
(订货时请用户注明安装形式和引颈长度L值。)
磁性浮子液位计分类图

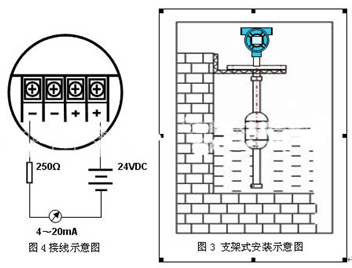

对于敞口或非金属容器,可以采用支架安装方式。具体形式见图3。
磁性浮子液位计接线方式:


磁性浮子液位计操作说明
1、  按键操作
调零键[Z]、调整键[S]、功能键[M]
操作内容 操作方法 备注
按键开锁 同时按下[Z]和[S]键5秒钟以上,便可开锁(LCD屏幕显示:OPEN)。
PV值清零(即零位调整) 将浮球直接置于零位上,按键开锁后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0) 如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)
4mA点有源迁移 按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)
20mA点有源迁移 按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)
变送器数据恢复 先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。
如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新开锁。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。2、测量参数设置 测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能键确认并退出设置状态恢复显示状态。
显示内容 设置内容 操作方法
0.888ZEPO CM 设置4mA点量程 按[Z]键选择修改的数字或小数点 按[S]键调整数值或小数点位置
100.00SPRN CM 设置20mA点量程 同上 同上
2.000DPMP S 设置阻尼时间 同上 同上
12.008DISP mA 设置显示模式 按[S]键选择显示模式(显示液位、电流、百分比)
3.6FIX C CM 固定电流输出 输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)
磁性浮子液位计安装接线图
