磁浮子液位计

产品名称:磁浮子液位计

产品型号:JM-UQK

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:磁浮子液位计适合容器内液体介质的液位、界面的测量。除现场指示,还可配远传变送器、报警开关、检测功能齐全。

磁浮子液位计概述
磁浮子液位计主要由磁浮球、传感器、变送器三部分组成。磁浮子液位计采用304不锈钢、pvc、PTFE等材料作保护管和安装固定件;对于腐蚀性很强的介质,采用聚四氟乙烯烧结在接触介质金属保护管,浮球的表面,以确保液位仪表不被腐蚀。根据用户要求预设磁敏元件,浮球随液面上下运动改变磁敏元件的预设状态发出通断信号,实现对液面的监控。

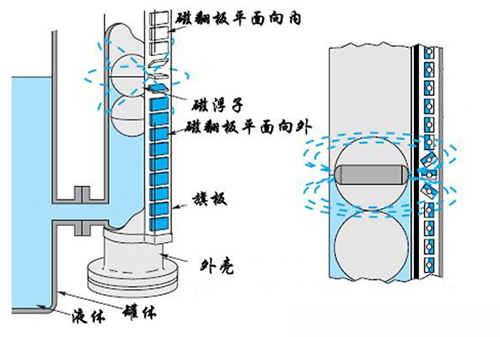

当磁浮球随液面的变化,沿导管而上下浮动时,浮球内的磁钢吸合传感器内相应位置上的干簧管使传感器的总电阻值发生变化,再由变送器将变化后的电阻信号转换成4-20mA的电信号输出,并通过数显控制仪或光柱数显仪对液位进行远距离测量,并可在显示仪上设定上、下限报警,实现对液位的远程数字控制。也可以由其它调节器构成液位恒值调节电脑控制系统,实现对液位的PID连续远程控制。用于炼油、化工、造纸、食品和制药等行业的污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量最为理想。
磁浮球液位计除上述功能外,还在变送器头部配有1. 5级45C3-A型表头,增加了被测液位的就地指示。

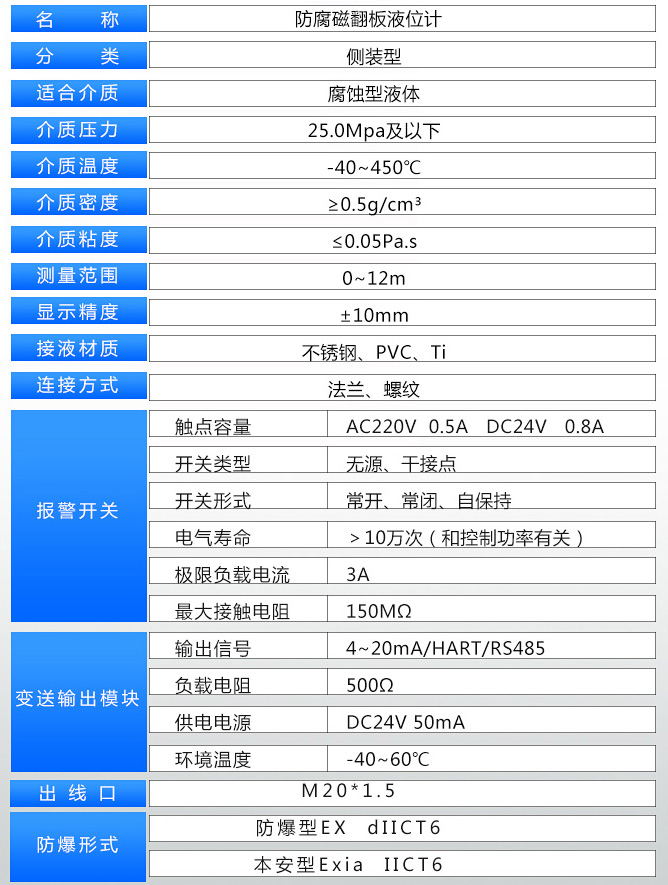

磁浮子液位计技术指标
测量范围:0~3500mm
供电电压:12~36VDC
输出信号:两线制4~20mA.DC可叠加数字信号,由用户选择开方或线性输出
负载电阻:250Ω
测量精度:±10mm
环境温度:-40~80℃
工作温度:-20~120℃
公称压力:≤1.6MPa
法兰标准:A:JB/T82.1-94(平面法兰),DN100 PN1.6 球φ90mm;B:JB/T82.1-94(平面法兰),DN80 PN0.6 球φ76mm
介质密度:≥0.65g/cm³
介质粘度:≤0.015PaS
接液材质:不锈钢
防护等级:IP65

磁浮子液位计特点
1、适合容器内液体介质的液位、界面的测量。除现场指示,还可配远传变送器、报警开关、检测功能齐全。
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3、测量范围大,不受贮槽高度的限制。
4、指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。
5、浮球液位计结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

磁浮子液位计操作说明
1、  按键操作
调零键[Z]、调整键[S]、功能键[M]
操作内容 操作方法 备注
按键开锁 同时按下[Z]和[S]键5秒钟以上,便可开锁(LCD屏幕显示:OPEN)。
PV值清零
(即零位调整)
将浮球直接置于零位上,按键开锁后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0) 如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)
4mA点有源迁移 按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)
20mA点有源迁移 按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)
变送器数据恢复 先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。
如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新开锁。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能键确认并退出设置状态恢复显示状态。
显示内容 设置内容 操作方法
0.888
ZEPO CM
设置4mA点量程 按[Z]键选择修改的数字或小数点 按[S]键调整数值或小数点位置
100.00
SPRN CM
设置20mA点量程 同上 同上
2.000
DPMP S
设置阻尼时间 同上 同上
12.008
DISP mA
设置显示模式 按[S]键选择显示模式(显示液位、电流、百分比)
3.6
FIX C CM
固定电流输出
说明:在参数设置时,若2分钟内未有任何按键按下,则直接返回到测量模式(不保存设置数据)。

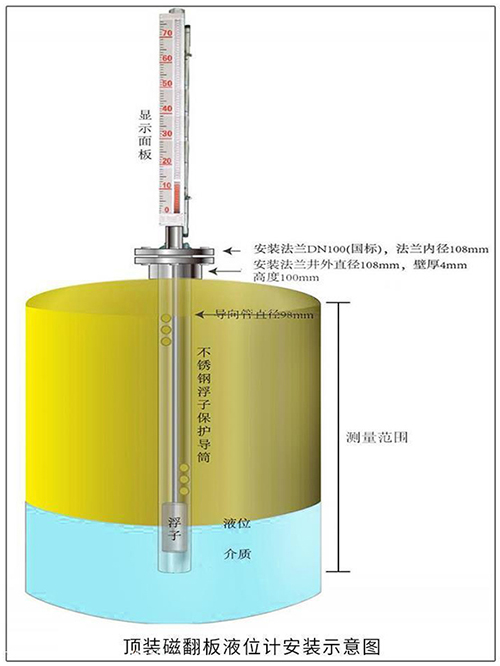

磁浮子液位计安装接线示意图

磁浮子液位计用途及特点
磁浮子液位计对开口,密闭容器或地下池糟的介质液位在仪表控制内进行显示,报警和控制,被检测的介质为水,油,酸碱,工业污水等导电及非导电液体。控制仪对强腐性介质有极好的抗腐 性 能 。能克服液体的泡沫所造成的假液体位影响。
UQK-71-2液位显示控制仪,由一次仪表(传感器)和2点二次仪表显示表组成。
UQK-71-4液位显示控制仪,由一次仪表(传感器)和4点二次仪表显示表组成。UQK-71-10液位显示控制仪,由一次仪表(传感器)和10点二次仪表显示表组成。UQK-71-50液位显示控制仪,由一次仪表(传感器)和50点二次仪表显示表组成。UQK-71-100液位显示控制仪,由一次仪表(传感器)和100点二次仪表显示表组成。
UQK-71-S数字显示液位控制仪,由一次仪表(传感器)和数字二次仪表显示表组成。
