电容式差压变送器

产品名称:电容式差压变送器

产品型号:KM1151

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:电容式差压变送器广泛应用于石油、化工、纺织、电力、食品、造纸、药业等工业领域。

电容式差压变送器产品简介
KM1151系列电容式变送器采用世界先进技术开发制造的具有优越性能的电容式变送器,是用来精确测量微差压至大差压、低压力至高压力、液位、真空度和比重。配合节流装置还可以用来对流量的测量。广泛应用于石油、化工、纺织、电力、食品、造纸、药业等工业领域。

电容式差压变送器产品特点
精度高、品种丰富、测量范围宽广(见品种规格表)、稳定性好
采用二线制工作方式
小型、坚固、抗震能力强
量程和零位可在外部连续调整
无机械运动部件,工作可靠,维护简便
正迁移可达500%,负迁移可达600%
全系列统一结构,零部件互换性强
阻尼可调
可供选择项目丰富
防爆结构,全天候使用

电容式差压变送器技术参数
1、测量介质:液体、气体和蒸气
2、测量范围:0~0.16KPa至0~40MPa
3、工作电压:12~45 V DC(一般使用24 V DC)
4、输出信号:4~20 mA DC
5、防爆等级:隔爆型ExdⅡBT5;本质安全型ExiaⅡCT6
6、量程和零点:外部连续可调
7、正负迁移:正向最大迁移率为最小校调量程的500%;负向最大迁移率为最小校调量程的600%
8、阻尼:充硅油时,0.25~1.67 S连续可调
9、启动时间:2S
10、温度范围:环境温度-20~85℃;介质温度-40~100℃(法兰式充高温硅油时15~315℃);贮存温度-40~100℃
11、精度:0.2、0.5
12、温度影响:±0.2%/10K
13、静压影响:微差压≤±10%;差压 ≤±0.5%;高静压≤±2.0%
14、结构材料:隔离膜片:不锈钢316L、哈氏合金C276、蒙耐尔合金、钽
排放阀:不锈钢316L、哈氏合金C276、蒙耐尔合金、钽
法兰和接头:碳钢镀镍、不锈钢316L、哈氏合金C276 蒙耐尔合金
O型密封圈:氟橡胶、丁腈橡胶、灌充液、硅油或惰性油
螺栓:碳钢镀镍
外壳:铝合金、防护等级IP65
15、引压连接件:法兰NPT1/4、中心距54mm
16、接头:NPT1/2或M20×1.5、阳螺纹、球锥面密封,带接头时中心距50.8、54、57.2mm
17、信号线连接孔:G1/2
18、重量:约5.44Kg

电容式差压变送器工作原理

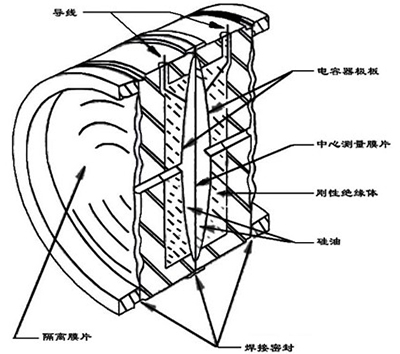

被测介质的压力通过压力δ室(见下图)的隔离膜片(LT液位和带1199的DP远传差压变送器及GP远传压力变送器则是被测压力先经过一次隔离膜片和充满硅油或氟油的全密封的毛细管系统再被传送到δ室的隔离膜片)和其中的灌充油传到中心的测量膜片上。除AP型绝对压力变送器,其测量膜片另一侧是绝对是真空基准点(见下图)外,其他品种的测量膜片的另一侧不是大气压力,就是被测差压的低压侧。测量膜片是一种豫张紧的弹性原件,其位移与被测介质的压力成正比,最大的位移只有0.10mm,测量膜片的位置由它两侧的电容固定板极检测出来。测量膜片的两电容固定板极的差动电容被放大器电路线性地转换成4~20mA DC的二线制电流信号。
电容式差压变送器工作原理图

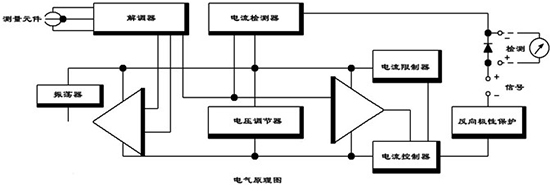

电容式差压变送器电气原理图

电容式差压变送器技术参数
EJA110A差压变送器
L膜盒 M膜盒 H膜盒 V膜盒
测量范围 -10~10kPa -100~100kPa -500~500kPa -0.5~14MPa
(-40~40inH2O) (-400~400inH2O) (-2000~2000inH2O) (-70~2000psi)
测量量程 0.5~10kPa 1~100kPa 5~500kPa 0.14~14MPa
(2~40inH2O) (4~400inH2O) (20~2000inH2O) (20~2000psi)
精度 ±0.075%   ±0.065% ±0.065%
防护等级 IP67,NEMA 4X,和JIS C0920防浸型
防爆规格 FM,CENELEC ATEX,CSA,IECEx
输出信号 4~20mA DC,FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源 BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC,本安FISCO模式9~17.5V DC)
环境温度 -40~85℃(-40~185℉) (普通型)
-30~80℃(-22~176℉) (内藏指示器)
过程温度 -40~120℃(-40~248℉) (普通型)
最大工作压力 16MPa(2300psi)
L膜盒(特殊材料)3.5MPa(500psi)
安装 2-inch管安装
接液部件
材质
膜盒 SUS316L(膜片:哈氏合金C-276),
哈氏合金C-276,钽材,蒙乃尔
容室法兰 SUS316,哈氏合金C-276,蒙乃尔
外壳 铝合金或SUS316不锈钢(可选)

电容式差压变送器选型表
输出信号 -D 4-20mA DC/BRAIN协议数字通讯
-E 4-20mA DC/HART协议数字通讯
-F FF现场总线通讯
测量范围(膜盒) L 0.5-10KPa
M 1-100KPa
H 5-500KPa
V 0.14-14MPa
 接液件材质 S JIS SCS14A JIS SUS316L JIS SUS316
H JIS SCS14A哈氏合金C-276 JIS SUS316
M JIS SCS14A蒙乃尔JIS SUS316
T JIS SCS14AJIS SUS316
A 哈氏合金C-276哈氏合金C-276哈氏合金C-276
D 哈氏合金C-276钽哈氏合金C-276
B 蒙乃尔蒙乃尔蒙乃尔
 过程接口 0 无过程接头(Rc1/4内螺纹在容室法兰上)
1 Rc1/4内螺纹过程接头
2 Rc1/2内螺纹过程接头
3 1/4NPT内螺纹过程接头
4 1/2NPT内螺纹过程接头
5 无过程接头(1/4NPT内螺纹在容室法兰上)
 螺栓和螺母材质 A JIS SCM435 3.5MPa
B JIS SUS630 14MPa
C JIS SUH660 3.5MPa
 安装方式 -2 垂直配管连接,右边高压,上部安装过程接头
-3 垂直配管连接,右边高压,下部安装过程接头
-6 垂直配管连接,左边高压,上部安装过程接头
-7 垂直配管连接,左边高压,下部安装过程接头
-8 水平配管连接,右边高压
-9 水平配管连接,左边高压
 电气接口 0 G1/2内螺纹,一个电气接口
2 1/2NPT内螺纹,二个电气接口,无盲塞
3 Pg13.5内螺纹,二个电气接口,无盲塞
4 M20内螺纹,二个电气接口,无盲塞
5 G1/2内螺纹,二个电气接口,一个盲塞
7 1/2NPT内螺纹,二个电气接口,一个盲塞
8 Pg13.5内螺纹,二个电气接口,一个盲塞
9 M20内螺纹,二个电气接口,一个盲塞
 内藏显示表 D 数字显示表
E 数字显示表带测量范围设置钮
N
 安装托架 A JIS SECC 2"管安装(平托形)
B JIS SSUS304 2"管安装(平托形)
C JIS SECC 2"管安装(L形)
D JIS SSUS304 2"管安装(L形)
N

电容式差压变送器安装及尺寸
1、安装示意图及尺寸

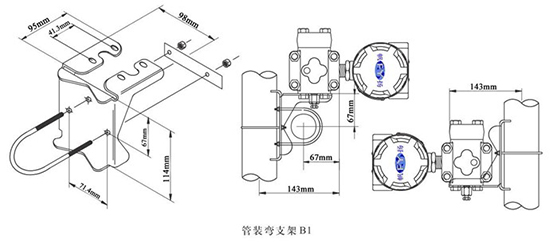

1)B1弯支架管装(φ51mm管子)
变送器安装在φ51mm上的支架
支架U型螺栓材质为碳钢
涂环氧聚酯漆
电容式差压变送器管装弯支架B1图

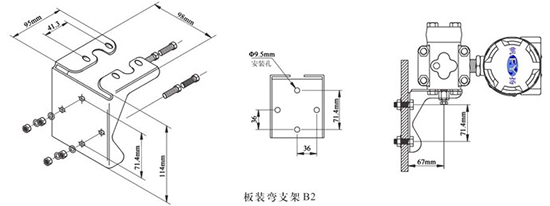

2)B2弯支架板装
变送器安装在盘上或墙上的支架
支架U型螺栓材质为碳钢
涂环氧聚酯漆
电容式差压变送器板装弯支架B2图

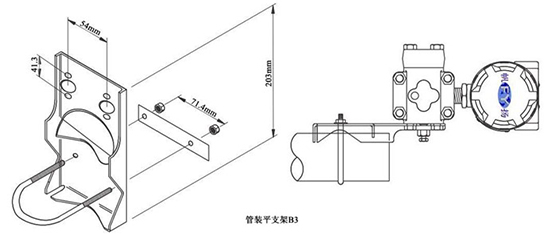

3)平支架管装(φ51mm管子)
变送器垂直安装在φ51mm上的支架
支架U型螺栓材质为碳钢
涂环氧聚酯漆
电容式差压变送器管装平支架B3图
电容式差压变送器结构装配图
1、M3线性指针指示表头
电容式差压变送器M3线性指针指示表头图
2、M11液晶显示(%、工程量)表头
电容式差压变送器M11液晶显示表头图

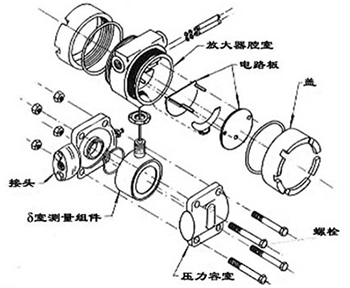

3、KM1151GP、AP、DP、HP、DR结构装配图
电容式差压变送器结构装配图

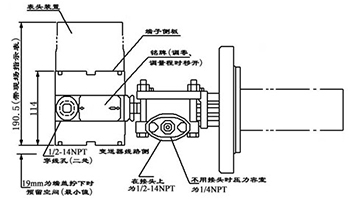

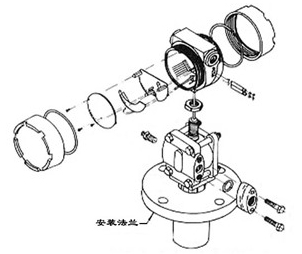

4、KM1151LT结构装配图
电容式差压变送器结构装配图
电容式差压变送器结构装配图

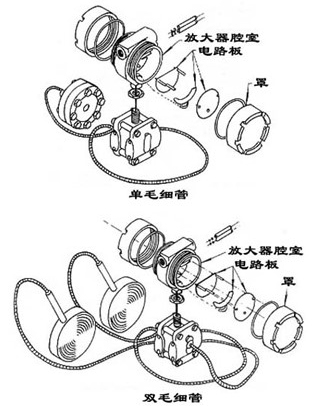

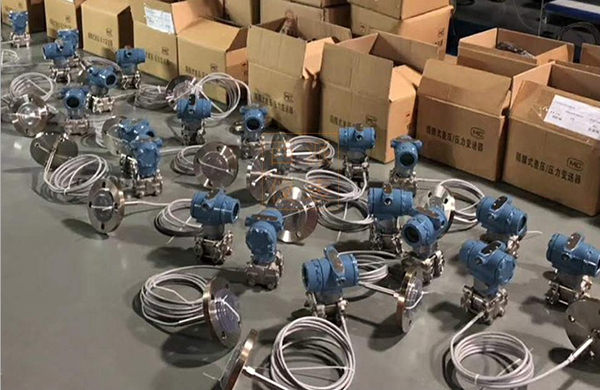

5、KM1151GP+1199带远传装置电容式差压变送器、KM1151DP+1199带远传装置电容式差压变送器
电容式差压变送器结构图
