差压液位变送器

差压液位变送器

产品型号:JKM-3051

联系电话:15195518515     0517-86801009

产品特点:差压液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。

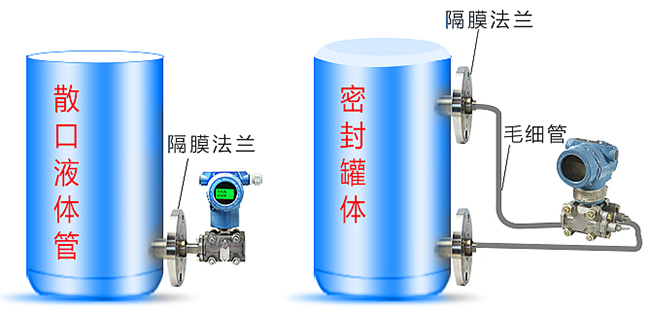

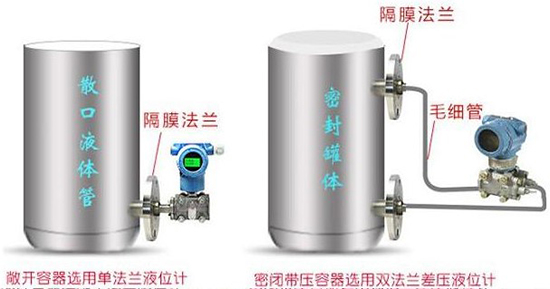

差压液位变送器在行业内是一个用途统称,根据安装方式和测量方式可以有单法兰液位变送器和双法兰液位变送器还有智能差压变送器,单法兰和双法兰就不用说了,这个大家都知道,智能差压变送器也因为可以测量差压,而差压值在某些介质方面可以直接换算为液位值,不过用这个情况不如单法兰和双法兰多而已。
差压液位变送器将被测信号转换成4~20mA DC输出信号(智能型变送器可带Hart协议通讯),与其他单元组合仪表或工业控制计算机配合,组成检测、记录、控制等工业自动化系统。在石油、化工、冶金、电力、食品、造纸、医药、纺织等工业生产过程检测控制系统中,检测液体差压、表压、绝压,以及开口或密闭容器内液体的液位。

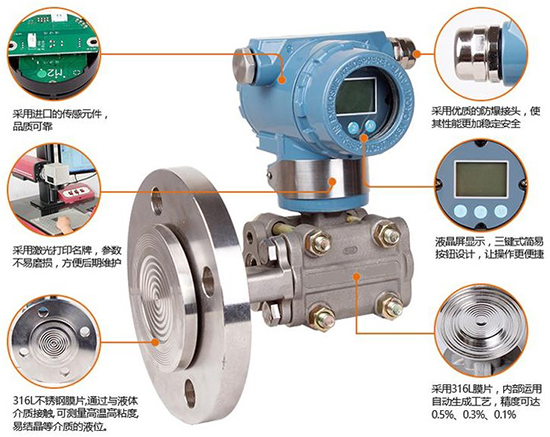

差压液位变送器的主要特点
1)精度高;模拟型±0.2%  智能型±0.1%
2)稳定性好;
3)二线制4~20mA;
4)固体元件,接插式印制线路板;
5)小型、重量轻、坚固抗振;
6)量程、零点外部连续可调;智能型需配HART手操器/软件 或 壳内调整
7)正迁移可达500%,负迁移可达600%;智能型量程比为 100∶1
8)阻尼可调;
9)单向过载保护特性好;
10)无机械可动部件,维修工作量少;
11)全系列统一结构;零部件互换性强;
12)接触介质的膜片材料可选择(316L、钽、哈氏合金C、蒙乃尔合金等耐腐蚀材料)
13)防护等级IP66,全天侯使用。
差压液位变送器的功能规范
使用对象:液体、液体混合蒸汽使用差压式液位变送器。
测量范围:0—25Pa~40MPa (详见选型表)
输出信号:4~20mA DC,智能型支持Hart协议通讯 (特殊订货可四线制220V AC供电0~10mA DC 输出)
供电电源:普通型变送器12—45V DC,防爆型变送器24V DC
负载特性:与供电电源有关,在某一电源电压时带负载能力,负载阻抗RL与电源电压Vs关系式为:RL≤50(Vs-12)
指示表:现场输出指示可用电流表,本公司可配线性指示0~100%和平方根指示0~100%表头;3 1/2位LCD数字显示表,字高13mm输出按百分数显示。
防爆:本厂生产两种防爆变送器: a、隔爆型 dIIBT4;b、本质安全型iaIICT6
量程和零位:外部连续可调,智能型需配Hart手操器/软件 或 壳内调整
正负迁移:差压变送器的非常大正迁移量为500%,非常大负迁移量为600%;智能变送器  量程比为100∶1
工作温度:电子部件:-29~+93℃(普通型变送器)-20~+60℃(防爆型变送器)
测量部件:-40~+104℃ (灌充硅油)
液晶显示表:-20~+70℃
环境湿度:0~100% RH。
贮藏温度:-40~+100℃
过载压力:不超过非常大静压压力的1.15倍(非常大静压压力见选型表)
容积变化量:<0.16cm3
阻尼时间:在0.2~1.67秒(智能型为0.1~16秒)内连续可调,微、低差压和法兰变送器,阻尼时间稍大些;阻尼时间即阶跃响应。
启动时间:2秒,不需预热。

差压液位变送器用于下述几种测控情况
高温下粘稠介质
易结晶的介质
带有固体颗粒或悬浮物的沉淀性介质
强腐蚀或剧毒性介质
可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作。
连续精确测量界面和密度
远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况。
卫生清洁要求很高的场合
如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。

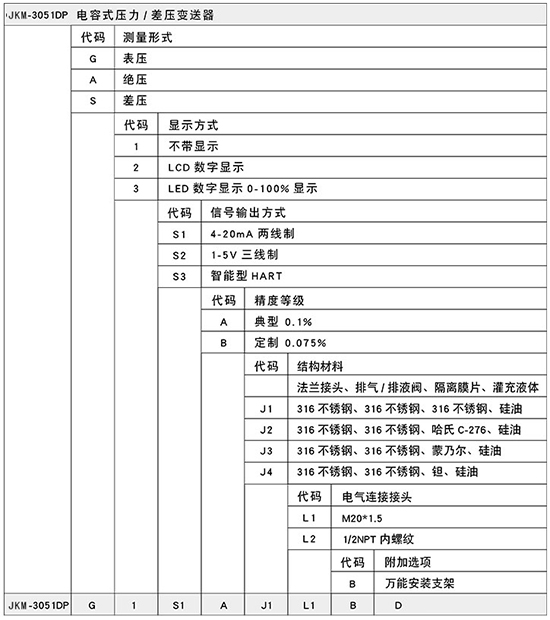

差压液位变送器选型
