什么是钟罩式气体流量标准装置
点击次数: 发布时间:2016-06-07
钟罩式气体流量标准装置又称动态法气体流量标准装置,它是以气体为介质,用来对气体流量计进行检定、校准和检验的流量标准设备。
该装置的构成、工作原理和准确度等级如下。

(1)结构

如图9一1所示,装置一般由钟罩、光电发讯器、液槽、压力补偿机构、气源和试验管道等构成。

(2)工作原理

如图9-1所示,装置是由可移动的钟罩和固定的液槽构成一个容积可变的密封空腔。钟罩下降过程中通过压力补偿机构,

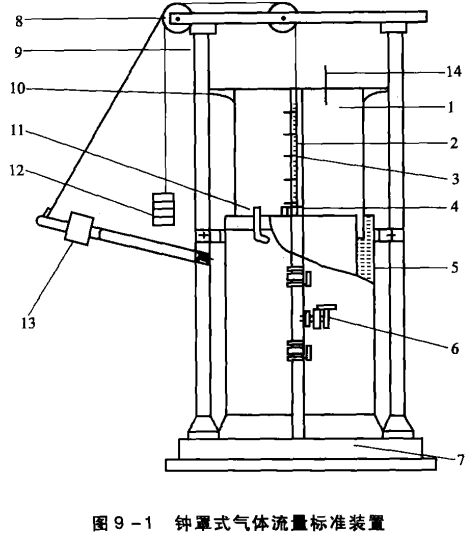

钟罩式气体流量标准装置图
1-钟罩;2-标尺;3-挡板;4-光电发讯器;5-液槽;6-调节阀门;7-底座;8-滑轮;9-导柱;10-外导轮;11-水位计;12-平衡重锤;13-压力补偿机构;14-温度计
使其内部气体压力保持一定值,不随钟罩浸入密封液体中的深度而变化。钟罩两挡板之间的容积是固定的,测出两挡板先后通过光电发生器所经历的时间,可计算出瞬时流量。

(3)准确度等级

装置的准确度等级有:0.2级、0.5级、1.0级3种。
