污水流量计的安装注意事项

当前位置:主页 > 技术文章 > 污水流量计的安装注意事项
污水流量计的安装注意事项
点击次数: 发布时间:2016-05-24
污水流量计的正确安装对电磁流量计的正常运行极为重要,这里主要介绍电磁流量传感器和转换器的安装。

1.电磁流量传感器安装

电磁流量传感器安装要注意以下几个问题:
(1)安装场所
普通电磁流量传感器的外壳防护等级为IP65(GB4208规定的防尘防溅水级),对安装场所的要求是:
1)测量混合相流体时,应选择不会引起相分离的场所;
2)选择测量管内不会出现负压的场所;
3)避免安装在电动机、变压器等强电设备附近,以免引起电磁场干扰;
4)避免安装在周围有强腐蚀性气体的场所;
5)环境温度一般应在-25~60℃范围内,尽可能避免阳光直射;
6)安装在无振动或振动小的场所。如果振动过大,则应在传感器前后的管道加固定支撑,如图7-23所示。
污水流量计管道振动时安装固定支架示意图
7)环境相对湿度一般应在10%~90%的范围内;
8)避免安装在能被雨水直淋或被水浸没的场所。
如果传感器的外壳防护等级为IP67(防尘防浸水级)或IP68(防尘防潜水级),则最后两项可以不作要求。
(2)直管段长度

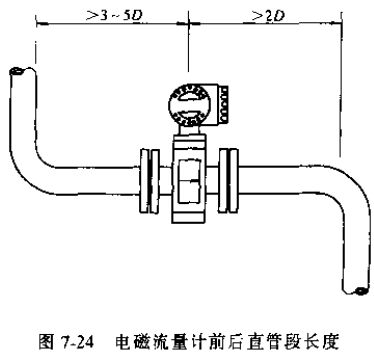

污水流量计对表前直管段长度的要求比较低。一般,对于90°弯头、T形三通、异径管、全开阀门等流动阻力件、离传感器电极轴中心线(不是传感器进口端面)应有3~5D的直管段长度;对于不同开度的阀门,则要求有10D的直管段长度;传感器后一般应有2D的直管段长度,如图7-24所示。
污水流量计前后直管段长度示意图
当阀门不能全开时,如果使阀门截流方向与传感器电极轴成45°安装,可大大减少附加误差。
(3)安装位置和流动方向
电磁流量传感器可以水平、垂直或倾斜安装,如图7-25所示,图中a和b处为良好的安装位置。
污水流量计传感器安装位置示意图
水平安装时,传感器电极轴必须水平放置。这样可以防止由于流体所夹带的气泡而产生的电极短时间绝缘;
也可防止电极被流体中沉积物覆盖。不应将传感器安装在最高点,以免有气体积聚,图中c安装在管系最高处,为不良的安装位置,应予以避免。
垂直安装时,应使流动方向向上,这样可使无流量或流量很小时,流体中所夹带的较重的固体颗粒下沉,而较轻的脂肪类物质上升离开传感器电极区。测量泥浆、矿浆等液固二相流时,垂直安装可以避免固相沉淀和传感器衬里不均匀磨损。图中d安装在一向下管道出口处,为不良的安装位置,应予以避免。
传感器安装处应具有一定背压,图中c位置传感器出口直接排空易造成测量管内液体非满管,为不良的安装位置,应予以避免。
为了防止传感器内产生负压,传感器应安装在泵的后面,而不应安装在泵的前面。如图中f为不良安装位置。
(4)安装旁路管

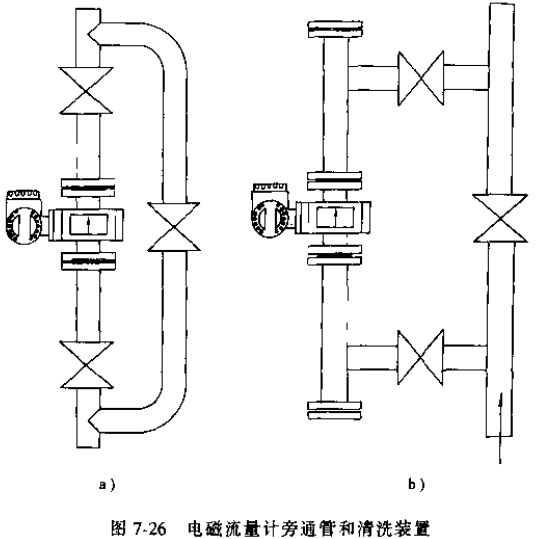

为了便于液流静止时检查和调整零点,中小管径应尽可能安装旁路管,如图7-26a所示。在测量含有沉淀物流体时,应考虑便于清洗传感器的安装方式,如图7-26b所示。
污水流量计旁通管和清洗装置示意图
(5)接地
为了使测量准确和电极不会发生电流腐蚀,电磁流量传感器必须单独接地,并使传感器和流体大约处于相同电位。分体式电磁流量计,原则上接地应在传感器侧,转换器接地应在同一接地点。在大多数情况下,传感器的内装参比电极或金属管能确保所许的电位平衡。因此,可以通过内装的参比电极和金属管将管中流体接地,将传感器的接地片与接地线相连。

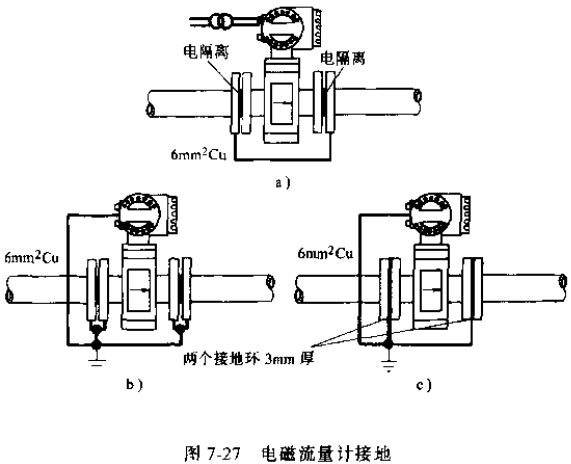

如果传感器安装于带阴极腐蚀保护管道上,除了传感器和接地环一起接地外,还要用粗铜线绕过传感器跨接在管道的两法兰上,使阴极保护电流与传感器之间隔离,如图7-27a所示。
对于金属非接地管道,应用粗铜线如图7-27b所示连接,保证法兰至法兰和法兰至传感器是连通的。
对于非导电的塑料管或衬里管,如果没有参比电极或由于电位平衡电流的存在,需将流体通过接地环接地,如图7-27c所示。
污水流量计接地图

2.电磁流量转换器安装

一体式电磁流量计无需单独安装转换器。分离型电磁流量计的转换器安装在传感器附近或仪表室。其外壳保护等级是IP65或IP64(防尘防溅水级)。

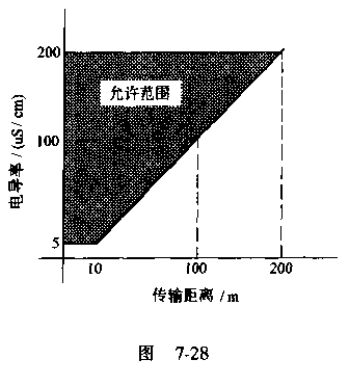

转换器与传感器之间的距离是有限制的,它与被测介质电导率和信号电缆的型号(即电缆的屏蔽层数、分布电容和导线截面积等)有关。所以,一般应该用制造厂随仪表所附(或规定型号)的信号电缆。大多数仪表“使用说明书”对不同的介质电导率都会给出传输距离的范围,如图7-28所示就是某电磁流量计的传输距离范围。一般,单层屏蔽电缆用于工业用水和一般酸碱液体的测量,通常可传输距离100m,对于电导率较低的液体或传输距离较长时,可用多层屏蔽电缆。
污水流量计转换器安装图
为了避免干扰信号,信号电缆必须单独穿在接地钢管内,不能把信号电缆和电源电缆安放在同一钢管内。
