涡街流量计的特性有哪些
点击次数: 发布时间:2016-06-28
涡街流量计能按照卡尔曼涡街原理测量粘度很小的液体、气体和蒸汽的体积流量。形成涡街的前提条件是管道中的流动流体必须处于紊流状态。它的主要特点如下。
1、测量结果与被测介质的类型无关。涡旋分离频率与被测介质的类型无关。1m³液体与1m³气体或蒸汽所产生的测量脉冲同样多。从而可以看出,涡街流量计是一种通用的流量测量装置。
2、量程范围大。该流量计可在气体100:1、液体50:1的动态范围内达到很高的精度。在上、下限量程处的测量具有同样的精度。
3、测量结果与压力、温度、密度和粘度的变化无关。
4、具有较高的测量精度。采用计算机控制把k因子曲线(非线性曲线)存入计算机,而后根据不同的状况调用相应的k因子值(仪表系数)对测量结果进行自动补偿。在T型涡旋产生体中,雷诺系数与k因子关系成S形曲线,在Re>5000时由于非线性关系会使产生的示值相对测量误差高达7.5%。因此,需要对雷诺系数进行分段线性化,即把5000<Re<30000范围划分成两个区域5000~20000和20000~30000。这样使示值相对测量误差达到1%~2%。
5、价格适中。采用精密的浇铸技术使机加工和焊接费用下降,从而涡街流量计价格也明显降低。
6、使用寿命长。
7、改善了小流量测量性能。把自适应滤波器技术与小流量自动切换技术相结合可改善小流量时的测量性能,还能抗过程噪声的干扰。
8、维护成本低。
9、选择多样性:适配的管道直径从DN15到DN300;接口形式有法兰式、嵌入式和卫生式;测量管道可选精密浇铸管道或不锈钢管道;测量管道和变送器的结构有一体式和分体式2种;还有冗余式双测量系统的装置。

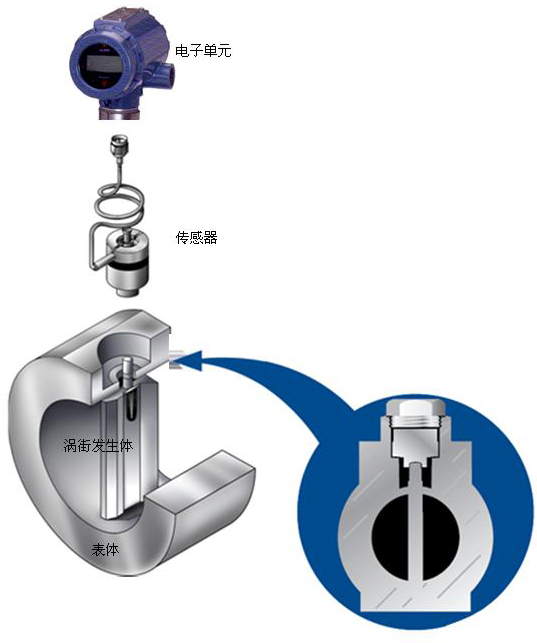

涡街流量计结构图
