关于电磁流量计接线要求概述
点击次数: 发布时间:2016-05-11

电磁流量计电气接线要求

为保证出线套的密封可靠,接线时应采用圆截面电缆。


1、接线要求

所有接线应在切断供电电源后进行。
在确认电缆型号后,按规定进行接线,接线应正确、牢靠。
按正确程序将电缆穿进出线套:首先松开出线套压紧螺母,拿掉堵板。依次给电缆套上压紧螺母、橡胶圈,再将电缆穿出线套。接线完成后理顺电缆,并旋紧压紧螺母使橡胶圈紧压电缆。
电缆剥线时,注意不要损伤应予保留的绝缘层。对流量信号芯线,只要可以接线,就尽量少剥屏蔽层。对STT3200电缆,两同轴电缆的内层屏蔽泄漏线绞合后,应套上绝缘套管,然后再接至SGND端。对黑色半导体层应从根部切除,以免影响其他接线。


2、电缆

传感器与转换器之间的电缆长度与流体电导率和现场电气干扰等因素有关,电缆长度可用以下公式估算:
L≤σ×4
式中: L-电缆长度(m)
σ-流体电导率(µS/㎝)
但电缆一般不得超过100 m。为保证测量精度和防止干扰,要求转换器尽量靠近传感器安装。
励磁电流线
励磁电流线可采用二芯绝缘橡皮软电缆线,建议型号为YHZ-2×1㎜2或RVVP2×32/0.2。
励磁电流线的长度与信号电缆长度一致。当使用STT3200专用电缆时,励磁电缆与信号电缆合并为一根。
流量信号线
分体型转换器与传感器配套使用时,对被测流体电导率大于50µS/㎝的情况,流量信号传输电缆可以使用型号为RVVP2×32/0.2的聚氯乙烯护套金属网屏蔽信号电缆。使用长度应不大于100 m。信号线与传感器配套出厂。信号线的处理可按图3-4进行。
本转换器提供有等电位激励屏蔽信号输出电压,以降低电缆传输的分布电容对流量信号测量的影响。当被测电导率小于50µS/㎝或长距离传输时,可使用具有等电位屏蔽的双芯双重屏蔽信号电缆。例如STT3200专用电缆或BTS型三重屏蔽信号电缆。


3、电源线

电磁流量计电源线可采用二芯绝缘橡皮软电缆线,建议型号为YHZ-2×1mm2。
对于交流供电转换器,相线应接“L1”端子上!
对于直流供电转换器,应注意到电线电阻与电源电压有关,一般在24V供电电缆电阻不应大
于10Ω。电源线的电阻值由导线的长度和截面决定。
转换器壳体必须接地!接线端子PE应采用不小于1.6mm2接地铜线接大地。接地电阻值
应不大于10Ω。


4、电流输出线

使用电流输出线(4-20mA)时,应注意到导线的电阻与负载电阻之和不得大于750Ω。电流
输出接线见图3.5。
电磁流量计电流输出接线图


5、频率(脉冲)、上下限报警、流向标示等输出均为集电极开路的电平输出信号。

它们需要外接供电电源和负载,见图3.6b、3.6d。使用感性负载时,应如图3.6a所示加续流二极管。

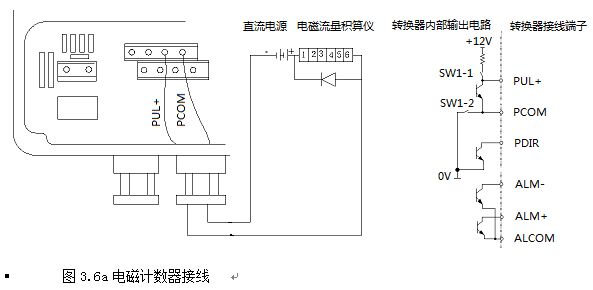

电磁流量计电磁计数器接线图
电磁流量计电子计数器接线图

频率输出(脉冲输出)推荐使用外供电源!若使用内部+12V电源,分体转换器DIP开关SW1的两个开关均应拨在“ON”位置。(参阅图3.3a;3.6b)


6、外部控制接点输入(IN+、IN-)由开关或继电器触点ON/OFF控制,见图3.7。

注意,接点间电阻应小于5Ω。
电磁流量计报警输出接线图
