污水流量计对安装点和安装方法的要求及维护
点击次数: 发布时间:2018-06-05
选择正确的安装点和安装方法是使用好污水流量计的关键,若安装失误,不但会影响测量精度,还会影响流量计的使用寿命,甚至会损坏流量计。
1.1 直管段要求
为保证污水流量计的测量精度,仪表所在的上下游管段内壁应清洁,无明显凹痕、积垢和起皮等现象。

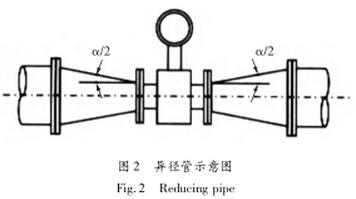

流量计安装位置上下游直管段一般遵循前十后五原则,要求前直管段不小于10D,后直管段不小于5D;若在上游管段处有其他化学物质注入的情况下,极易导致电导率的不均匀性,流量计应尽量远离主入口至少20D处(如图1);若污水流量计上下游采用异径管时,异径管中心锥角α应小于15°(如图2)。
2.2 安装注意事项
(1)污水流量计表体上的箭头所指方向为流体的正方向。
(2)传感器尽量避免在架空的非常长的管道上安装传感器,若不得已安装时,必须在传感器上下游2D处分别设置管道紧固装置,以防止较大的震动;
(3)测量电极的轴线近似于水平方向(如图3)。
(4)传感器应安装于管内任何时候均充满流体的地方,以免在管内无液体时出现指针不在零位的错觉。一般传感器的安装方向不限,以流体流过电极不形成气泡造为原则。
(5)测量固液两相流体时,传感器最好垂直安装,且流体自下而上流动。这样能避免水平安装时衬里下半部分磨损严重。
(6)安装在工艺不允许流量中断的管道时,应考虑仪表的清洗和维护,应安装旁通管道(如图4)。
(7)应在传感器的下游安装控制阀和切断阀,不应安装在上游。
(8)流量计绝对不能安装在泵的进口处,应安装在泵的出口处。
(9)在污水流量计的附近加负压防止阀,打开阀门,以防止传感器内形成负压,以导致衬里与金属导管剥离,引起电极泄露。
(10)管道内径应与表体内径保持一致,以避免由节流产生漩涡流现象。安装环境应远离强磁场设备以防干扰,应尽量安装在干燥通风避免阳光直射处,不宜在潮湿、易积水的地方。
(11)安装聚四氟乙烯衬里的流量计时,连接两个法兰的螺栓在拧紧时应注意均匀用力,否则容易压坏聚四氟乙烯衬里,最好应力矩扳手。
(12)当管道内流速偏低,工艺流量又较稳定,为满足仪表对流速范围的要求,在仪表部分局部提报流速,可选择流量计口径小于工艺管道,并在流量计的前后加接异径管。为了在安装异径管后不过多影响流场分布,不影响污水流量计的精度,要求异径管的中心锥角α不大于15°,越小越好。这样可把异径管视为直管段的一部分。
1.3 仪表接地
传感器的信号较微弱,一般为2.5mV~8mV,尤其是当流量很小时,只有几微伏,因而在使用时要特别注意外来干扰对其测量精度的影响。所以安装时传感器的外壳、屏蔽线、测量导线、传感器两端的管道均需接至单设的接地点,以免因电位不等而引入附加干扰,同时避免附近有大电机、大变压器等磁源的干扰。下面简单介绍接地环接地方法。

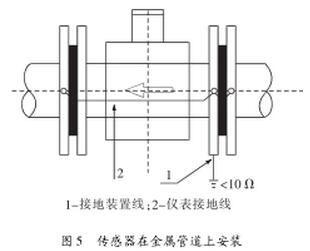

(1)传感器在金属管道上安装(金属管道内壁没有绝缘层),如图5。
(2)传感器在塑料管道上或在绝缘衬里的管道上安装时,如图6,传感器两端必须安装接地环或接地法兰。使管内流动的被测介质与大地短路,具有零电位,否则污水流量计无法正常工作。
(3)传感器在阴极保护管道上安装时,必须在传感器的两端安装接地环(或接地法兰)。因为有阴极保护的管道和地之间有一定的电位差,因此被测介质有很高的共模接地电位,所以传感器必须使用接地环,否则污水流量计无法正常工作。
(4)接地环接地要注意的问题,一是接地环要装在流量计的两侧端面上,它们必须与连接管道的法兰绝缘;二是仪表两侧连接管的法兰应该用截面积为16mm²的铜导线绕过传感器相连,使阴极保护电位与流量计之间的隔离;三是法兰连接螺栓必须绝缘,应使用绝缘材料制造的衬套和垫圈。
2.污水流量计的使用维护
(1)污水流量计在正式运行前,接通电源后应在传感器充满介质的静止状态下调零。
(2)使用电源时,传感器的二次表需使用同一相线,以免检测和反馈信号相位120°,造成仪表无法正常工作。
(3)传感器管内壁沉积垢层要定期清理,以防电极短路,尤其被测介质是海水、原水等,在管壁上容易沉积污垢。因此要求对流量计进行清洗,特别是在电极区域内。周期一般为1a,根据仪表使用情况而定。始终保持仪表的导管内绝缘衬里良好状态,以免酸、碱、盐等腐蚀,导致仪表无法检测。在大口径流量计附近的管道上增设人工孔,管道排空时,以便清洗人员通过人工孔进入流量计清洗。
(4)当传感器接地不良时,污水流量计的抗电磁干扰能力会明显下降,需定期检查接地是否良好。
(5)当信号电缆破损时,应及时更换,若无条件更换电缆,须做好破损处接头处理。在接头处焊接好,并做好绝缘防潮工作,以避免信号线绝缘下降而影响流量计的工作。
