涡街流量计在沼气管道中的应用
点击次数: 发布时间:2016-06-29
沼气管道中使用涡街流量计时候一般我们选择法兰卡装式和法兰式两种结构,

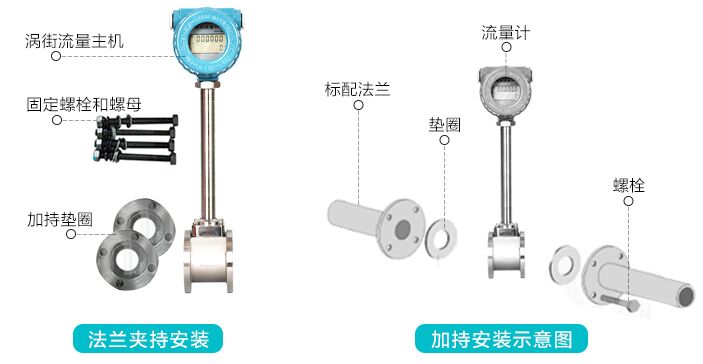

涡街流量计安装方式图
因为沼气管道流量较小,都要通过缩径的方式才能保证测量中的准确性。选型时首选要选了解一下沼气最小流量,常用流量和最大流量。大多数沼气测量场所没有电源,我们可以选择电池供电的涡街流量计。如果用户需要将表的显示引到室内,可以采用一体式涡街流量计,通过电缆线将输出信号引到装在室内的流量积算仪上,涡街流量计可以显示沼气瞬时流量和累积流量。
涡街流量计在测量沼气安装流量计的时候,安装点的上游较近处若装有阀门,不断地开关阀门,对传感器的使用寿命影响极大,非常容易对传感器造成永久性损坏、传感器尽量避免在架空的非常长的管道上安装,这样时间一长后,由于传感器的下垂非常容易造成传感器与法兰间的密封泄露,若不得已要安装时,必须在传感器的上下游2D处分别设置管道紧固装置。
为了确保涡街流量计完整的功能,入口处的流型应不受干扰。上游直管段部分的长度应为流量计口径(D)的大约15倍,下游直管段部分的长度应为流量计口径(D)的大约5倍。在流体中设置非流线型漩涡发声体,则从漩涡发生两侧交替地产生两列有规则的漩涡,这种漩涡称为卡曼涡街。在一定的流量范围内漩涡分离频率正比于管道内的平均流速,经漩涡发生体中装入电容探头或压电探头(探测器)及配置相应电路,即构成了电容检测式涡街流量计或压电检测式涡街流量传感器。
涡街流量计工作现场图
