涡街流量计普通液晶显示表头参数设置操作说明

当前位置:主页 > 新闻资讯 > 涡街流量计普通液晶显示表头参数设置操作说明
涡街流量计普通液晶显示表头参数设置操作说明
点击次数: 发布时间:2016-05-13

涡街流量计普通液晶显示表头参数设置操作说明(V01P)

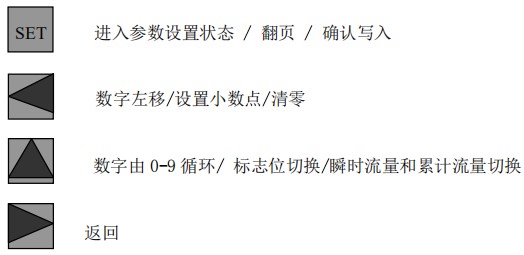

1、面板按键说明

涡街流量计普通液晶显示表头参数设置图一进入参数设置状态 / 翻页 / 确认写入
涡街流量计普通液晶显示表头参数设置图二数字左移/设置小数点/清零
涡街流量计普通液晶显示表头参数设置图三数字由0-9循环/ 标志位切换/瞬时流量和累计流量切换
涡街流量计普通液晶显示表头参数设置图四返回


2、显示窗字符说明

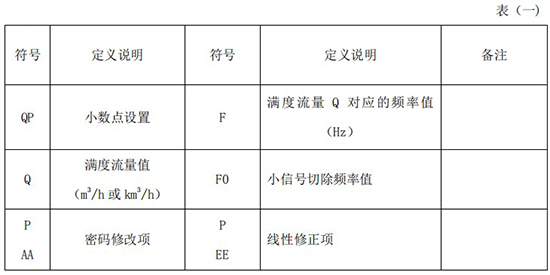

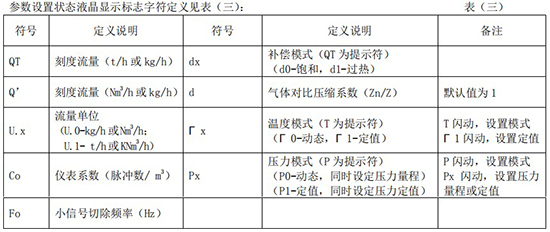

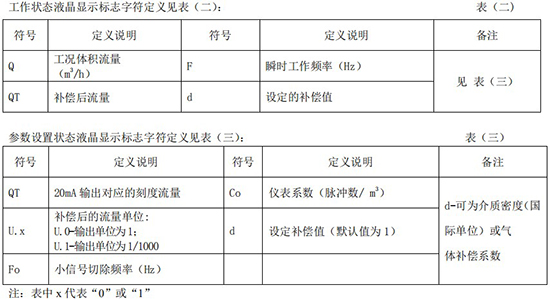

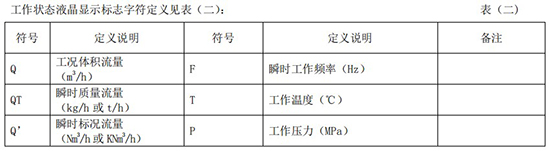

液晶显示标志字符定义见表(一)
符号:QP
定义说明:小数点设置
符号:Q
定义说明:满度流量值(m3/h或km3/h)
符号:P,AA
定义说明:密码修改项
符号:F
定义说明:满度流量Q对应的频率值(Hz)
符号:F0
定义说明:小信号切除频率值
符号:P,EE
定义说明:线性修正项


3、操作说明

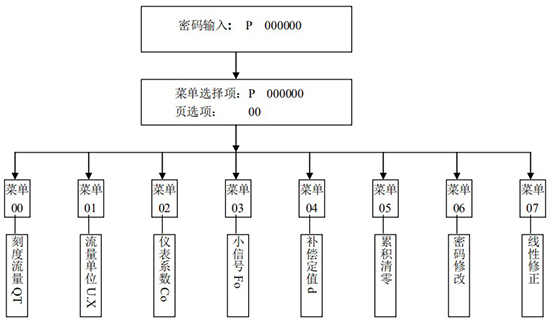

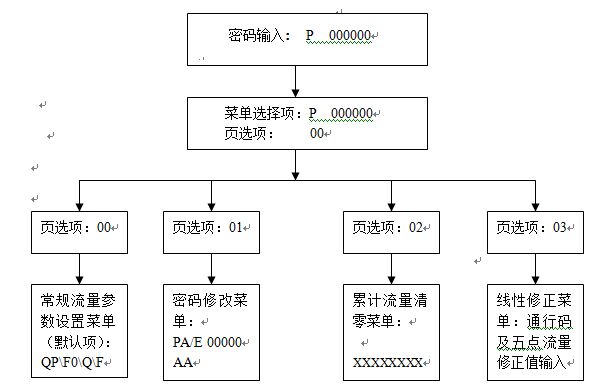

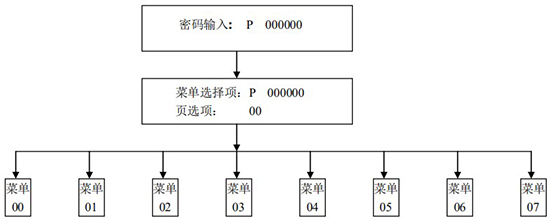

本版本仪表表头操作界面采用菜单形式进行参数设置,框图如下
涡街流量计普通液晶显示表头参数设置操作说明

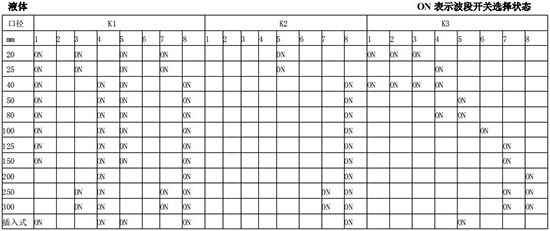

 3.1 智能涡街流量计仪表出厂前已将各参数根据用户订货要求设置完毕,用户无须设置。如用户需要改变量程,请按下述方法设定。例如,φ600插入式流量表,原满度流量为50000m3/h,频率为694.4Hz。满度流量现改为70000m3/h,频率为972.2Hz进入每项流量参数设置页后,其右端标志字符均进行闪动提示,每项参数设置完毕后,必须按SET键确认才能写入存储。
(Q      8 0 0 6,F      1 1 1.2)或(Q      8 0 0 6,X X X X X X X X)工 作 状 态;
(P    00 0 0 0 0)按SET键,显示屏显示P,数字位为全零,8秒钟若无操作,自动返回工 作 状 态;
(P    xx x x x x)输入密码 :按数字↑键和左移←键,输入密码数xxxxx(出厂时默认密码为00000),↑键可使各位数字由0-9循环变化,每按 ←键一次数字向右循环一位,可通过多次按←键对整段数字清零,按→键可以返回工作状态。
(P    0 0 0 0 0 0,00)菜单选择项:按SET键确认,显示屏显示如右图所示,末行“00”闪动,调整该项值选择不同参数设置菜单。
(QP   0 0 0 0. 0 0)设置小数点:直接按SET键确认,进入默认流量参数设置菜单,显示屏显示QP,按数字↑ 键设置标志位。按数字← 键设置小数点,按→键可以返回菜单选择项。
(QP    0 0 0. 0 0,F0     0 0 5 0. 0)小信号切除:按SET键确认写入上步操作结果,显示屏显示F0,按数字键↑和移位键←,设置小信号切除频率值,按→键可以返回菜单选择项。
(Q    7 0 0 0 0. 0)满度流量参数设置:按SET键确认写入上步操作结果,显示屏显示Q,按数字键↑和移位键←,设入满度流量值70000(km3/h), 按→键可以返回菜单选择项。
(Q    7 0 0 0 0. 0,F      0 9 7 2.2)满度频率参数设置:按SET键确认写入上步操作结果,显示屏显示F ,按数字键↑和移位键←,设入满度流量对应频率972.2Hz,按SET键确认写入上步操作结果,并返回本菜单第一页,按→键可以返回菜单选择项。

3.2 密码设置说明
在菜单选择项状态,步骤(四),调整该项值为“01”,然后按SET键,进入密码设置项。
(P    0 0 0 0 0 0,AA)密码设置项:按数字键↑和移位键←,设置所需密码,按SET键确认,“AA”闪动 ,代表屏显密码已写入,按→键可以返回菜单选择项。

3.3 线性修正设置说明
在菜单选择项状态,步骤(四),调整该项值为“03”,进入线性修正菜单
(P    0 0 0 0 0 0,EE)线性修正项:若“AA”闪动,代表仪表工作在线性修正状态,若“P”闪动,代表仪表工作在非修正状态,须输入认证码进入修正参数设置菜单。为了保证数据的安全性,通行码不对用户开放。按→键可以返回菜单选择项。

3.4 小流量切除说明
当安装仪表现场的管道振动过大,无实际流量而有干扰信号输出,可以采用小流量切除功能将干扰信号切除,切除信号频率范围一般要求低于仪表的下限量程,具体设置因情况而定。
