dn80电磁流量计外形尺寸

点击次数:1658 发布时间:2021-12-09 08:37:46

dn80电磁流量计外形和安装尺寸,见表 2-4

注:除表 2-4 标准连接尺寸和公称压力以外,可依据用户要求,根据用户实际安装位置尺寸,管道公称压力进行非标准设计和制造。


转换器的结构和外形尺寸(详见转换器部分)

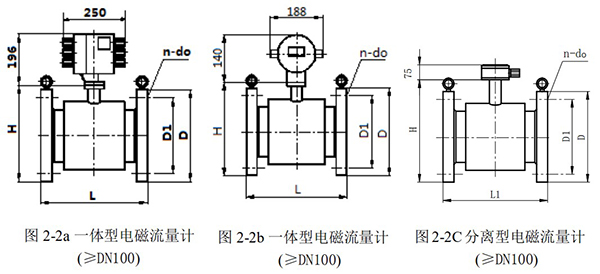

dn80电磁流量计(含传感器)外形及连接尺寸(见图 2-2,表 2-4)


常用规格dn80电磁流量计外形尺寸和法兰连接尺寸
