管道容积流量计怎么接线

发信器

GF—ⅠGF—Ⅱ型发信器是一种高精度脉冲传感器，它 与 LC 系列管道容积流量计配套使用，可将被测介质的流 量转换为电脉冲信号，供远传使用。

6.1 技术参数

1. 工作电压：DC12/24V

2. 传输距离：1KM

3. 电性能精度：±1 个脉冲

4. 使用环境温度：-10~+65℃

5. 防爆等级：ExdⅡBT4

6.2 GF 发信器接线图

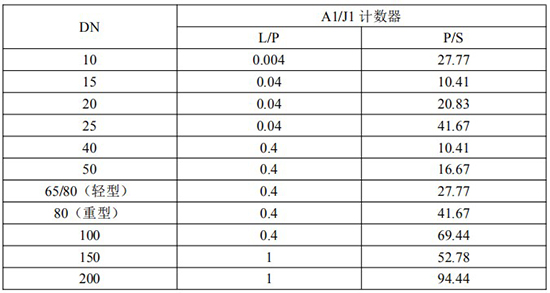

6.3 发信器与 LC 系列管道容积流量计配合脉冲当量

MF 系列 4—20mA

MF 流量变送器是采集流量计的流量信号转换成 4-20mA、输出给系统终端的一个转换器。

LB07 共有 5 个参数即 P00-P04，说明如下：

P00：流量计的系数（脉冲当量），单位 0.00001-9.99999 升/ 脉冲

P01：流量计的最大流量（即量程）单位 m3/h，固定二位小数

P02：流量计的最小流量（用于计算回零时间）单位 m3/h，固 定二位小数

P03：4-20mA 调零，值越大，电流越大，反之亦然

P04：4-20mA 调满，值越大，电流越大，反之亦然

调试方法

LB07 共有二个按键左键（M 键）和右键（S 键），仪表接线完毕后，屏幕会显示 LB07 然后显示 F 0.00，进入运行状态。在运行状态短按 M 键，屏幕切换到显示累计量，单位升。再短按一次 M 键，屏幕显示电流值。用户可用测试设备进行核对。再按 M 键依次循环显示以上三个值。

显示累计量时按 S 键，累计清零。此功能用于调校是否丢脉冲。

参数修改

在运行状态下，长按 S 键不松，屏幕会显示 P00 接着显示 P00 值，再短按 S 键，显示 P01、P02 依次循环。如要修改某个变量，在显示变量值后，短按一次 M 键，改变量值的第一位会闪烁显示， 可用 S 键加，再移位、再加。当该变量设定好后，短按 M 键至所有位都不闪烁时，端按 S 键，显示 下一个变量，依此修改。当所有的都修改完毕后，按住 S 键不松，直至屏幕显示 SaUEd 闪烁返回运 行状态，此时参数已保存。

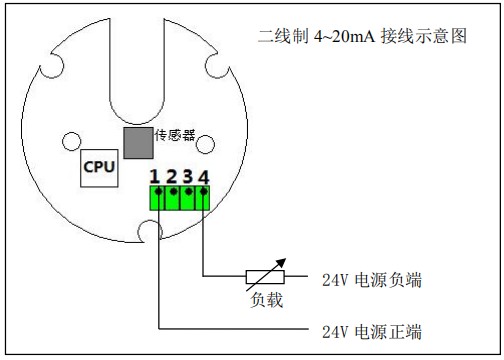

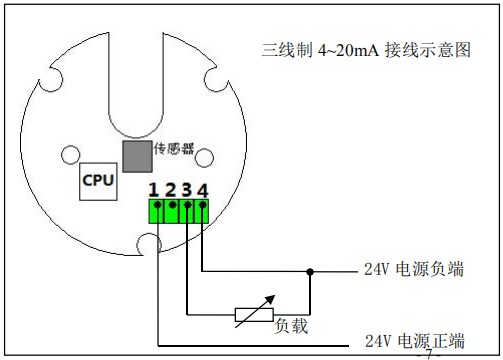

接线说明

1：V+;

2：SO

3：I+

4：GND
