液体涡街流量计菜单调试方法

点击次数:1939 发布时间:2021-11-19 09:14:28

今天我们和大家一起来学习下怎么进行液体涡街流量计常见菜单的调试

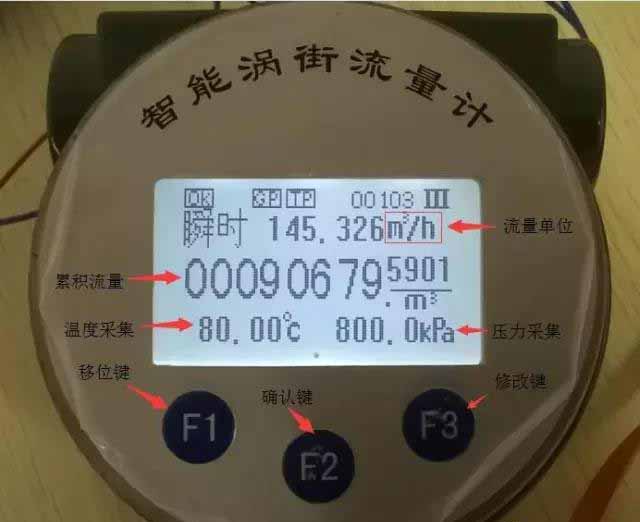

液体涡街流量计常见的一些菜单都是在流量计的表头上进行修改的,我们需要先将流量计表头启动,仪表上电,仪表将进行自检,大约1-2秒之后就会跳转到主界面,下面我们来认识下主界面:

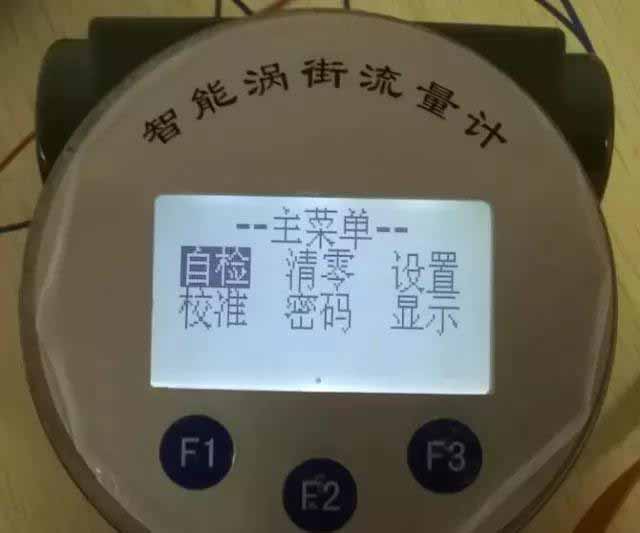

根据上图的标注,我们下面会经常用到的F1移位键,F2确认键,F3修改键,请大家优先记忆下。认识完主界面,我们可以按下F2键进入主菜单,主菜单选项如下:



主菜单下分别有自检,清零,设置,校准,密码,显示这几个菜单,常用的菜单分别为清零,设置,显示这3个菜单,开始我们先进入自检菜单看下仪表的自检功能,仪表自检功能是对仪表的自身状态进行检测,优先判断是否出现故障

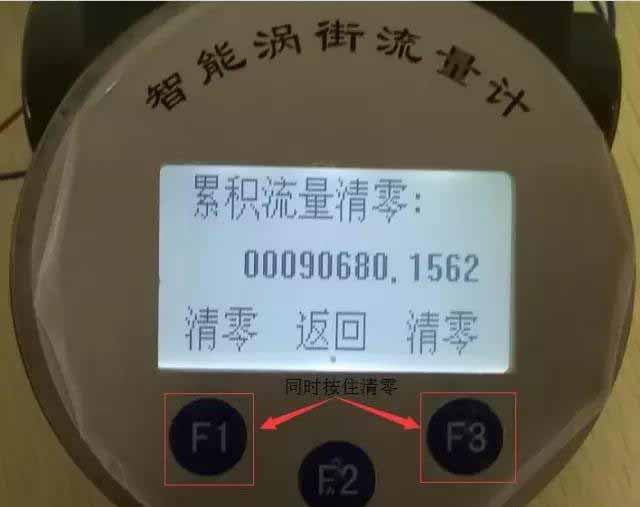

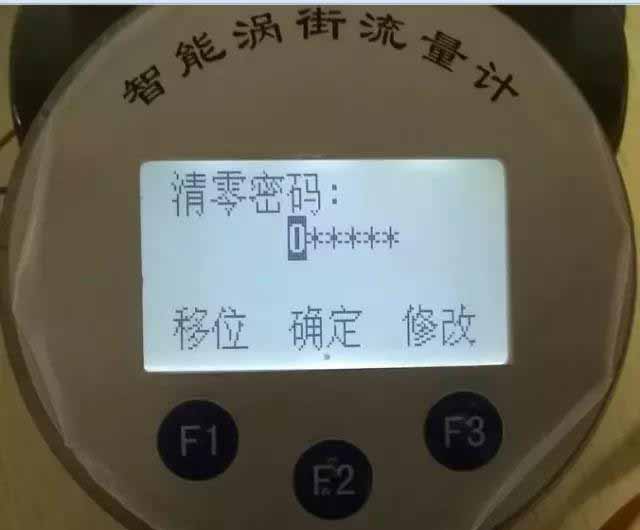

自检无故障后按下F2键返回主界面,再按一次F2键进入主菜单,按F1键选择清零菜单,之后按下F2键确认进入,进入后出现清零密码画面,在密码检查画面,通过F1键移位配合F3修改建进行密码输入,初始密码均为0,为了防止误操作,需要F1和F3都按住进行清零操作。

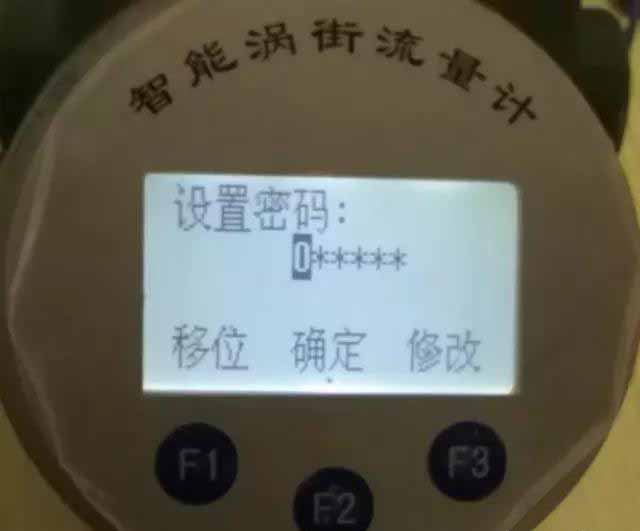

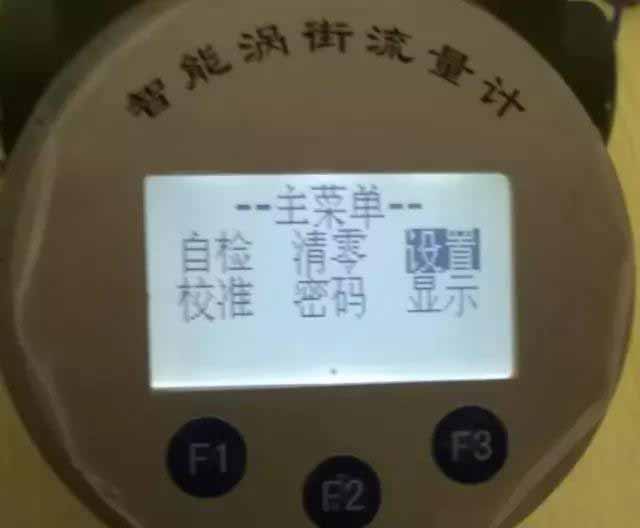

清零完成,数据全部显示为0,此时按F2键确认返回,进入主界面后再次按下F2键进入主菜单,按F1键切换至设置选项,按下F2键进入,设置密码界面直接按F2确认键可以进入

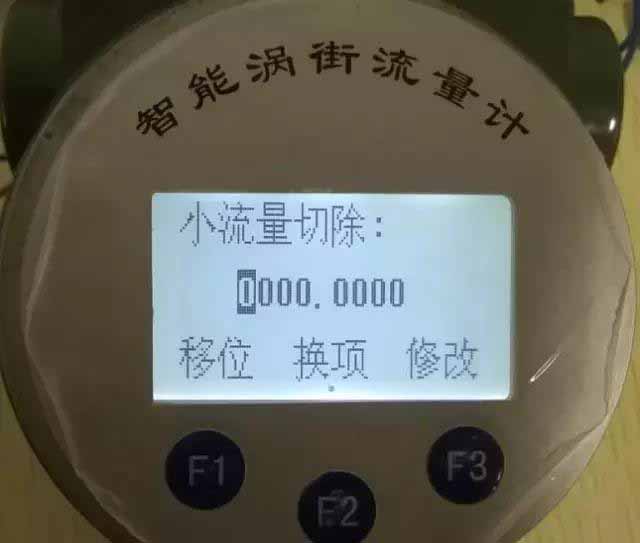

设置菜单之下,很多的项目已经在出厂之前都经过设置了,我们不需要进行调整,现在我们只要介绍下,我们可能会进行调整的项目,1:小流量切除功能,进入设置项目之后按F2键进行换项操作,第2项便是小流量切除功能。



小流量切除是用于抗干扰,当干扰信号流量小于此设置值时,仪表自动将流量设置为零,此项是为了更好防止低频干扰。设置完毕后按下F2键切换到流量量程界面:

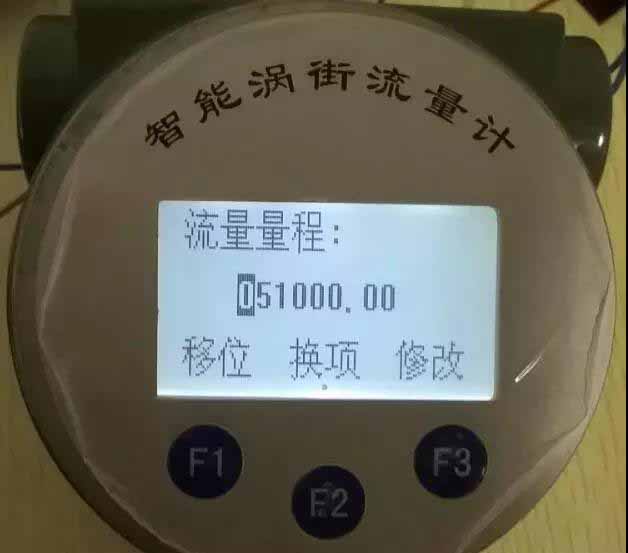

流量量程界面是用来设置仪表的最大量程,对应电流输出的20mA时的值,一样还是使用F1移位键与F3修改键进行修改,设置完成后可能大家还会用到485通讯功能,按下F2键找到如下界面:

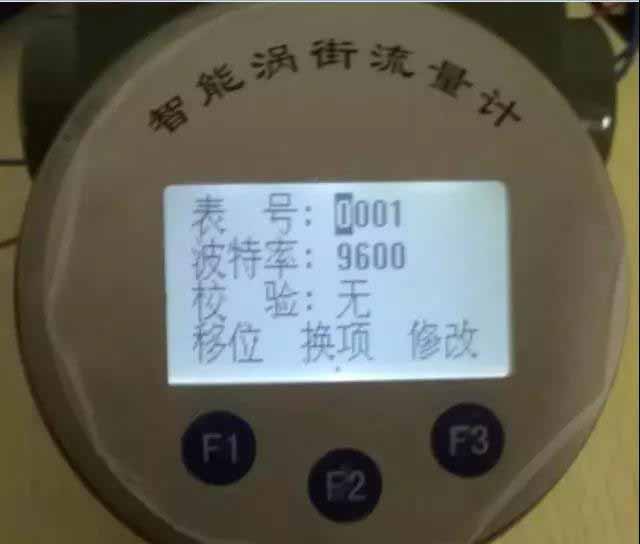

表号对应modbus的地址位,波特率对应串口的通讯波特率,可根据需要设置校验位,以上为涡街流量的初步常见的调试方法,希望能够对大家使用液体涡街流量计有帮助。
