外置管道液体流量计原理及结构

一、工作原理

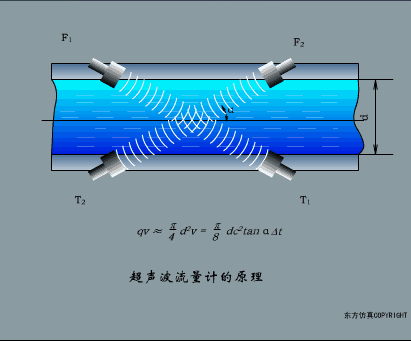

根据对信号检测的原理，外置管道液体流量计用的最多的为传播速度差法、多普勒法两大类。当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速。

1、时差法：测量顺逆传播时传播速度不同引起的时差计算被测流体速度。

2、相位差法：测量顺逆传播时传播时由于时差引起的相位差计算速度。

3、频差法：测量顺逆传播时传播时的声环频率差。

传感器是一种能把物理量或化学量转变成便于利用的电信号的器件，通常由敏感元件和转换元件组成。国际电工委员会(IEC)的定义为：“传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号”。传感器是传感系统的一个组成部分，它是被测量信号输入的第一道关口。传感器可分为两类：有源的和无源的。

二、结构

外置管道液体流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。

超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。
