氢氧化钠流量计如何正确的选型

点击次数:1633 发布时间:2021-09-26 01:57:22
氢氧化钠流量计广泛用于石油、化工、能源、冶金、食品、环保、水利等各个领域。

一、氢氧化钠流量计选型前的要求:
1.了解被测流体介质的组成:酸、碱、盐等腐蚀和摩擦特性;

2.工艺管道的最大流量和最小流量,最高工作压力。流量计一般介质流速以2-6m/s为宜,特殊状态应不低于0.3m/s或高于132m/s;

3.工况条件如最高最低温度、相对湿度等。
(1)被测流体必须具备一定的导电性,电导率不小于5μm/cm;
(2)实际最高工作压力必须小于流量计的额定工作压力,,确定管道是否存在负压情况;
(3)最高工作温度和最低工作温度必须符合流量计的正常工作温度要求;
(4)在现场环境较好的条件下,优先选用一体型;当环境恶劣的情况下,譬如转换器表面受强热辐射、管道震动过大或环境腐蚀性气体严重的场合要选用分体型;

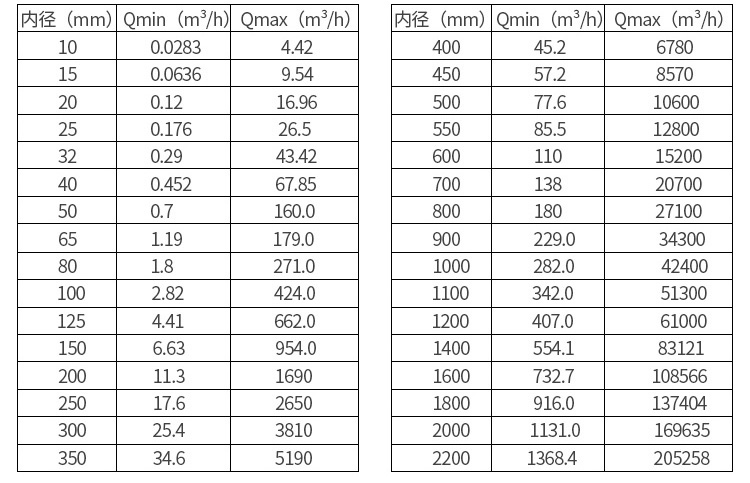

二、氢氧化钠流量计口径、流速流量对照表:
根据流量与流速及流量计管径之间的关系式:V=354×Q/D2
其中:V—流速(m/s)Q—流量(m/h)D—流量计口径(mm)
您可以根据自身工艺管道的实际流量对应上表中的流量来选择相应口径规格的流量计,尽可能选择与工艺管道相同口径规格的流量计。
若选择的口径规格与工艺管道的内径不符,应进行相应的缩径或扩径处理,若对管道进行缩管,应考虑这样所引起的压力损失是否会影响工艺流程。为了防止安装异径管后影响流速场的分布,造成压力的损失,进而降低氢氧化钠流量计的测量精度,要求异径管的中心锥角α不大于15°,越小越好。

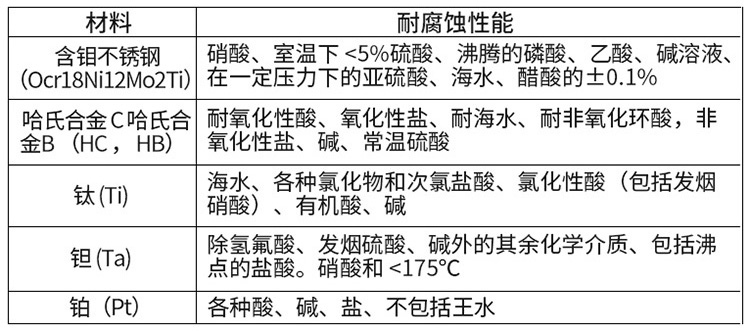

三、氢氧化钠流量计电极材料选择:
应根据流体的腐蚀性来选择电极的材料,提供以下参考,具体可结合自身情况向本公司咨询。

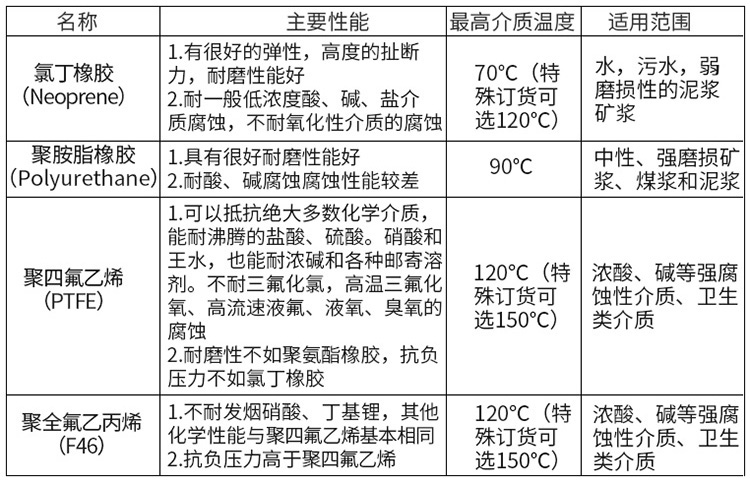

四、氢氧化钠流量计衬里材料选择:
应根据被测介质的腐蚀性、磨损性、卫生要求以及工作温度进行选择,

五、氢氧化钠流量计接地环选择:
为了使仪表可靠的工作,不受外界寄生电势的干扰,提高测量精度,传感器要有良好的单独接地线,接地电阻<10Ω。若仪表的管道(相对于介质)是绝缘性的,则要用接地环,其材质应与被测介质的腐蚀性相适应;若被测介质是磨损性的,则宜选用带颈接地环,以保护进、出口端的衬里,延长使用寿命。
