砂浆流量计选型注意事项

点击次数: 发布时间:2021-09-25
一、保证砂浆流量计正常工作和测量精度的必要条件
被测流体介质必须具有导电性,可测量最小导电率≥5μs/cm;
被测流体介质必须充满管道,以保证测量精度;
砂浆流量计测量系统必须良好接地,以保证正常可靠地工作;
砂浆流量计应满足其前后直管长度的要求,以保证测量的精度和稳定性;
在砂浆流量计附近,应避免强电磁场干扰。

二、砂浆流量计类型的确定
1、一体式和分体式:一体式和分体式各有优点,选择的基本原则如下:分体式一般用于要求有量程范围选择、批量控制、经常或长期浸泡在水中或其它特殊要求的场合;它也用于较恶劣的应用场合,例如:高温流体、有振动源等环境中;口径大于1000mm以上,传感器户外安装场合,一般推荐分体式。而一体式的优点是结构紧凑,可在管道现场观测流量,无需接线等。大多数场合一体式和分体式都能满足使用要求。
2、防爆方面的考虑:用户应根据流量计使用环境有否防爆要求来确定选用防爆型砂浆流量计。
3、法兰型和卫生型:卫生型主要包括不锈钢材质的夹持式、卡箍式、螺纹式等安装方便,干净卫生的砂浆流量计。有比较高的卫生要求场合,或对传感器要求经常拆洗消毒、或除垢、除结晶等场合,应该选用卫生型电磁流量计,以便于流量计拆卸。其他场合都应选用法兰型。
4、其它方面的考虑:流量计选型时,还必须考虑工作压力,介质温度和环境温度,供电电源,防护等级,接地电极或接地环材质等。

三、口径的确定
砂浆流量计能够连续测量较宽范围的流量,在规定的流量范围0.5~15 m/s (1.6~49 ft/s)内,可任意调整测量量程。一般情况下,选择流量计口径等于工艺管道口径,而且安装方便,没有压力损失。
在有些工况条件下(如流体介质可能在传感器中造成沉积物,且流速偏低),为使仪表工作在合适的流速范围,在工艺流量较稳定,且允许一定的压力损失时,可选择仪表口径小于工艺管道口径,在仪表前后加异径管,使仪表内局部流速提高。
对于大口径工艺管道,在管道内流速偏低且工艺流量较稳定时,可选择口径较小的仪表,在仪表前后加异径管,一方面可降低仪表费用,另一方面也可使仪表运行在线性较好的流速范围。
为了保证测量精确度,异径管的中心锥角应不大于15°,且异径管接头的上游侧至少应有5倍工艺管径的直管段。

四、推荐使用流速
从准确性、经济性和耐用性方面考虑,推荐使用的流速范围为1~5m/s (3.3~16 ft/s)之间。在这个范围内,流量计测量精度高、线性好,动力损耗较小,流体介质对流量计衬里和电极的磨损也较小。
含有固体颗粒的流体介质,推荐使用的流速范围1~3m/s (3.3~10 ft/s)之间。这样的选择有助于避免流速过高造成悬浮固体颗粒对砂浆流量计衬里和电极的过度磨损。
管道中可能造成沉积物的流体介质,推荐使用的流速范围为2~5m/s (6.5~16 ft/s)之间。较高的流速易于消除过多的沉积物。将流量计垂直安装,易于消除过多的沉积物。

五、流速、口径、流量关系计算器

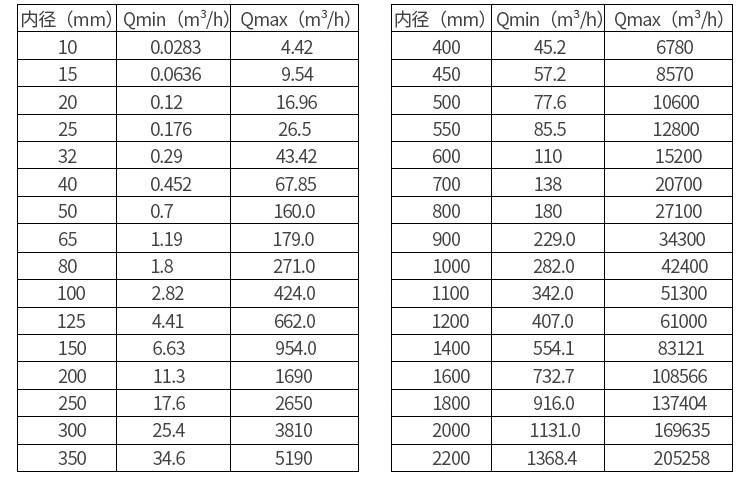

为了方便大家选型,笔者做了一款流量计算器表格,根据流速、流量和管道口径三种参数,知道其中两种,就能很方便推算出第三种。可以进行现场流量判断、仪表选型口径确定等方面很方便的进行推算。
