分体式超声波液位计的怎样安装

点击次数: 发布时间:2021-08-05
分体式超声波液位计仪器安装

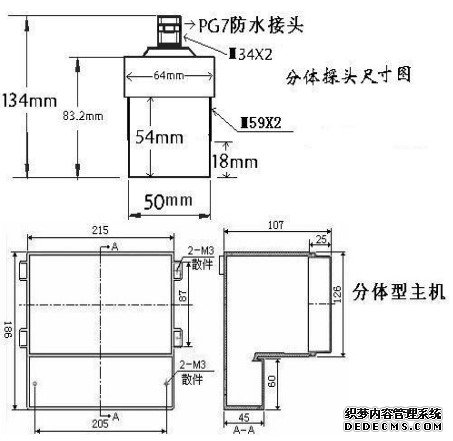

1.1分体式超声波液位计尺寸图如下:
注:分体式超声波液位计尺寸会根据型号的不同而有所改变,若有不同会预先告知。

1.2 分体式超声波液位计安装方式
支架安装:在被测液体上方水平固定L型支架,用螺丝将液位仪固定在支架上。
法兰安装:安装时,先将法兰固定在铁板或盲板上,然后将仪表固定在法兰上。

1.3 分体式超声波液位计安装原则
1)换能器发射面到最低液位的距离,应小于选购仪表的量程。
2)换能器发射面到最高液位的距离,应大于选购仪表的盲区。
3)换能器的发射面应该与液体表面保持平行。
4)换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。
5)若池壁或罐壁不光滑,仪表需离开池壁或罐壁0.5m以上。
6)若换能器发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管需和液面垂直,内壁要保持光滑。

1.4 分体式超声波液位计安装注意事项
1)仪表外壳最好与大地可靠相连。
2)电线、电缆保护管,要注意防止积水过多。
3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,最好在仪表的进出线端另外安装专用的防雷装置。
4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,最好在液位仪周围加设防高、低温装置。

1.5 分体式超声波液位计接线
针拧开后盖即可看见仪表的接线板,如下图所示:
接线柱说明:
额定电压:DC24V,4~20mA电流输出, XPS02:+接BA-2二芯专用电缆红线跟黑线,-接BA-2二芯专用电缆屏蔽线。

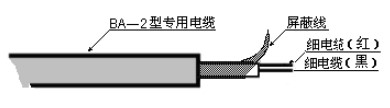

BA-2二芯专用电缆说明:
注意:
1)BA-2专用电缆的长度应(分体机专用)≤50米
2)分体式超声波液位计到控制室的距离应≤1200米
3)给DC24V电源上电前后,请仔细检查电源的极性,注意不要接反。
4)仪表使用DC24V时,在仪表上电后,仪表电源输入端的电压不低于21V。
5)4~20mA输出线的最大负载应小于500欧姆。
