投入式压力液位计结构图

点击次数:101 发布时间:2021-07-21 02:03:08

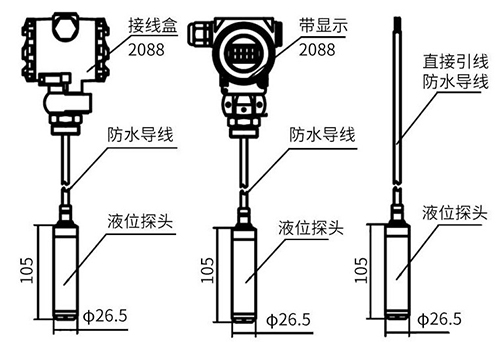

结构组成
两线制投入式压力液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。投入式液位计的探头构造是一个不锈钢筒芯,底部带有膜片,并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差,然后再由陶瓷传感器(附着在不锈钢薄膜上)和电子元件将该压差转换成4~20mA输出信号。

应用
投入式压力液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、 0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。投入式压力液位计的不锈钢传感器带有可伸长的聚亚安酯外壳材料的电缆线,该投入式压力液位计可选择带有重锚的传感器,这种投入式压力液位计应用在有波动或急流的液体环境中。
