药水浮球液位计接线图
点击次数：1597 发布时间：2021-07-20 00:31:39
药水浮球液位计用途广泛，因此了解药水浮球液位计原理也是很重要的。那药水浮球液位计原理是什么呢?以及药水浮球液位计接线应该要怎么样接呢?下面都让小编来给大家讲讲。
药水浮球液位计原理
药水浮球液位计利用浮球液位开关的磁性浮子随液位升或降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开(关)转换信号。
在密闭的非导磁性管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环形磁铁的浮球，液体的上升或下降将带动浮球一起上下移动，从而使该非导磁性管内的干簧管产生吸合或断开的动作，从而输出一个开关信号。
药水浮球液位计的技术优势：浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。 浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。它比一般机械开关速度快、工作寿命长;与电子开关相比，它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。
其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面都得到了广泛的应用。浮球开关是一种结构简单、使用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小、速度快、作用寿命长，与电子开关相比，它有抗负载冲击能力强的特点。

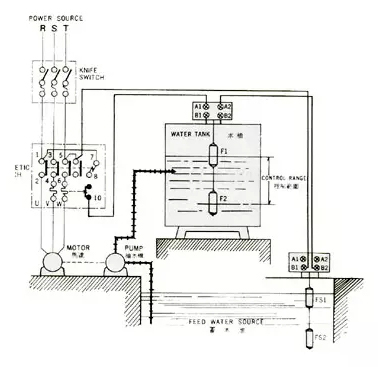

药水浮球液位计接线图
由于药水浮球液位计是由干簧管与浮球组成，通过浮球内置磁铁吸合干簧管触点的闭合或者断开，从而输出信号报警，而干簧管触点的两头分别焊接一条线。

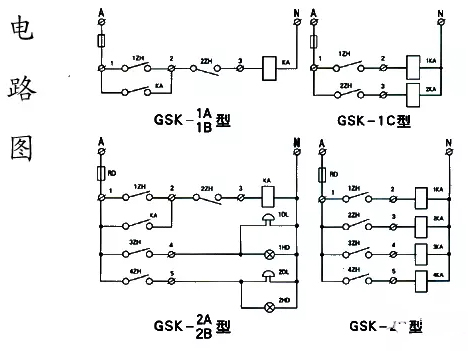

如果浮球开关是单点，则如下图中①，如果是需要控制双液位，一般则是出线四条，两条线控制一个点，如图中②。当然也可以出线三条，一条公共线，另外两条分别对应一个点，如图中③，另外驰诚电子所生产的浮球开关常规出现为：黑、红、蓝、白、黄等，如果出现两个以上动作点，则按照线材以此往上类推。如果对于出线有特殊要求的用户需要提前说明。
上面小编就给大家讲了讲药水浮球液位计原理是什么，同时也给大家介绍应该要怎么样去连接药水浮球液位计。相信大家在看过小编的介绍之后，对这种开关应该有比较好的一个认识吧。
