干簧管式浮球液位计的工作原理

点击次数:2011 发布时间:2021-07-13 01:05:43
在液位阻止方面,广泛应用于水池、水塔、水井、水箱、石化工业、造纸、食品工业、排水和污水处理处罚等,基本上与液体介质在此类容器中的储存和使用有关,均需进行液位逮阻止。被测介质可用于收集水、油、酸碱液体、工业污水和其他导电或非导电液体。对于液位的预防,一般有两个要求:一是在液位低于必要限值时启动电动泵机组,使液位可以延迟,如水塔。其次,当液位高于或达到必要的极限时,启动电动泵机组,挤出液体延时,如隧道桥积水或污水池。级别逮捕技能在生产和生活方面非常重要。一些主要生产场所不仅关系到生产符合性的进展,而且在人身安全方面也具有一般意义。
为了防止液位过高,主要的咨询问题必须是液位信号的振荡。每次采用压力、液位高限或低限等限位停车方式时,这些物理量转换成电信号,然后驱动电路实现,从而实现既定的策略。常用的阻滞剂(传感器)有簧片型、电接点压力表型、晶体管电路型、球形液位阻滞剂等。

操作簧管的磁浮球液位开关是生产生活中常用的液位测量和预防仪器。有两种方法可以阻止它。一种是直接设置高度位置后停止开关信号;另一种是将整个高度设置为100%,并在4-20mA端输出模拟信号,防止二次仪表外加液位上升。行设置所需的高度。

本文介绍了干簧管液位闭锁电路(又称干簧管式浮球液位计)。

1。组件说明
1)磁悬浮球液位簧片开关和簧片液位阻滞剂(SL)

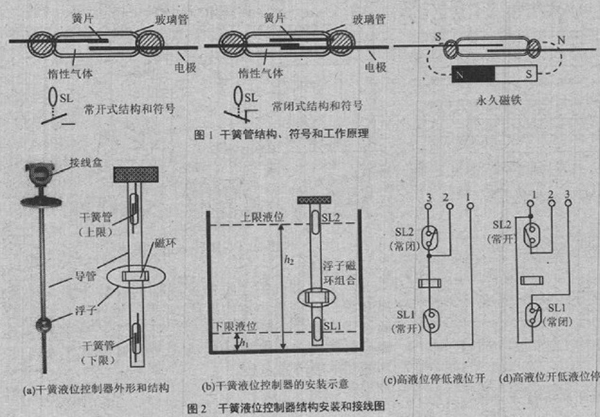

簧片开关:由一组或一组金属簧片组成,封装在充满惰性气体的玻璃管中。每组簧片既可导电又可导电。开关电路和磁路双浸启动,如图1所示。关于常开型:当簧片被附加磁场或电磁场浸透时,簧片中的两个簧片分别磁化,并在两个簧片接近的地方吸引相反的磁极。两片芦苇争着开路。相反,当磁场消失时,簧片会恢复弹性。两个簧片分离,电路断开。因此,簧片成为开关的浸渍物。常闭簧片的原理可以自己理解。干簧开关具有许多优点:由于触点密封在充满惰性气体的玻璃管中,不易腐蚀、氧化和污染,触点无需维护;开启或释放时间仅为1-3毫秒,电磁继电器的开启或释放时间仅为1/5-1/10,因此可作为速动继电器使用。开关;由于触点涂有金、铽、钯合金,使用寿命长,开关次数约为106-107次。.簧片级阻滞剂:见图2。两个或多个簧片开关用作主控制元件,并放置在绝缘管道中。浮球和环形磁钢套管在管道外。浮子随液位上下移动。当磁环在簧管周围漂浮时,簧管中的开关被磁场浸透或接通或断开,输出液位信号,启动和停止电路动作,*后使电机水泵组启动或停止。手,从而实现液位的变化。导管上部为接线盒,内有接线端子,下部密封。导管的长度可以垂直于液位进行调整和固定。

2)转换开关(SA)
也称为组合开关。这是刀开关的另一种机器情况。它是一种多齿轮,多触点,可防止多回路。这是一个平面操纵的摆动和旋转。形状如图3所示。它具有停车容量小、机构紧凑等特点,常用于机床设备停车电路、电源引入开关或电路功能切换开关等狭小空间,也可直接启动或停止5千瓦以下的小功率电机或使电机前后颠倒。照明电路也经常用来阻挡它。有单极、双极和多极开关。开关上部设有定位机构,使触点处于不可避免的位置。额定连续电流为10、25、60、100A等。定位角度为30。45度、60度和90度。等等。开关主要由手柄、转轴、弹簧、凸轮、绝缘垫、动触头、静触头、接线柱和绝缘杆组成。其动、静触头分别重叠在几层绝缘座上,动触头与方轴连接。各层动触头与方轴一路滚动,使动、静触头连接或断开。因此,又称组合开关,因为绝缘座的层数可根据需要自由组合。在液位阻塞中,它主要用于“主动”和“手动”转换。
图4是开关的示意图和标记。表1显示了八个开关在左侧和右侧位置时的打开和关闭情况。

3)其他装置
继电器、交换机、按钮开关、指示灯等也是常用的设备,因为查询的信息太多,没有进一步的阐述。
高停低开停电路
塔供水系统属于这种情况,当液位下降到设定的下限水位时,启动电动泵机组给塔供水;当液位达到设定的上限水位时,电动泵机组停止运行。
示意图如图5所示。
该电路有手动和主动两种工作方式,开关SA可以完全切换。干簧管液位阻滞剂采用GSK-1或YW-67型,接线方式采用图2(c)的情况。其中,SL1通常是打开的,SL2通常是关闭的,与干簧管的上下两层分离。手动闭锁过程:合上三相开关QF,电路接通电源。右旋转开关SA到手动位置,触点_uuu连接,1-2,3-4断开。按下启动按钮SB1,交换战斗机的公里线圈获得电力,主开关公里关闭并自动锁定,电机泵组运行。
