干簧杆不锈钢浮球液位计接线图

点击次数: 发布时间:2021-07-09
不锈钢浮球液位计用途广泛,因此了解不锈钢浮球液位计原理也是很重要的。那不锈钢浮球液位计原理是什么呢?以及不锈钢浮球液位计接线应该要怎么样接呢?下面都让小编来给大家讲讲。

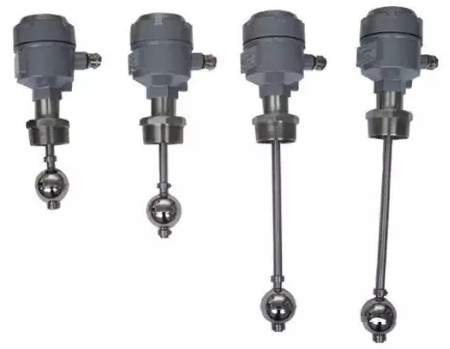

不锈钢浮球液位计原理
不锈钢浮球液位计利用不锈钢浮球液位计的磁性浮子随液位升或降,使传感器检测管内设定位置的干簧管芯片动作,发出接点开(关)转换信号。

在密闭的非导磁性管内安装有一个或多个干簧管,然后将此管穿过一个或多个中空且内部有环形磁铁的浮球,液体的上升或下降将带动浮球一起上下移动,从而使该非导磁性管内的干簧管产生吸合或断开的动作,从而输出一个开关信号。

不锈钢浮球液位计的技术优势:浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁,浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计,防止浮子垂直。 不锈钢浮球液位计是一种结构简单、使用方便、安全可靠的液位控制器。它比一般机械开关速度快、工作寿命长;与电子开关相比,它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。

其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面都得到了广泛的应用。浮球开关是一种结构简单、使用方便、安全可靠的液位控制器件,它具有比一般机械开关体积小、速度快、作用寿命长,与电子开关相比,它有抗负载冲击能力强的特点。

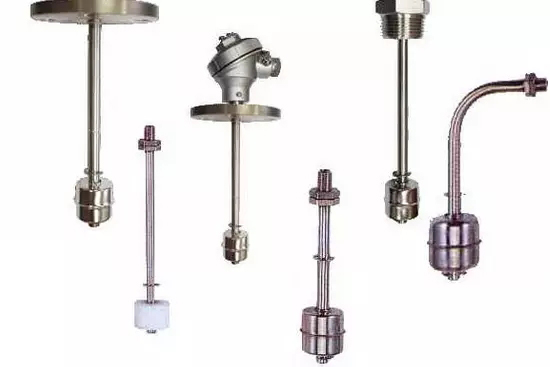

不锈钢浮球液位计接线图
由于不锈钢浮球液位计是由干簧管与浮球组成,通过浮球内置磁铁吸合干簧管触点的闭合或者断开,从而输出信号报警,而干簧管触点的两头分别焊接一条线。

如果浮球开关是单点,则如下图中①,如果是需要控制双液位,一般则是出线四条,两条线控制一个点,如图中②。当然也可以出线三条,一条公共线,另外两条分别对应一个点,如图中③,另外凯铭仪表所生产的浮球开关常规出现为:黑、红、蓝、白、黄等,如果出现两个以上动作点,则按照线材以此往上类推。如果对于出线有特殊要求的用户需要提前说明。

上面小编就给大家讲了讲不锈钢浮球液位计原理是什么,同时也给大家介绍应该要怎么样去连接不锈钢浮球液位计。相信大家在看过小编的介绍之后,对这种开关应该有比较好的一个认识吧。
