防爆浮球液位计接线图

点击次数: 发布时间:2021-07-04
液位计是测量罐体或箱体里液位的高度,显示里面的液位的高度。浮球液位开关用途广泛,所以了解浮球液位开关原理也是很重要的。

浮球液位开关,也可称为防爆浮球液位控制器。它是专门为爆炸性环境中使用而设计制造的液位控制仪表。

那么浮球液位开关原理是什么呢?浮球液位开关接线应该要怎么样接呢?下面凯铭仪表来为用户们分析下。

浮球液位开关原理
浮球液位开关是基于浮力原理和杠杆原理设计的,当容器内液位发生变化时,浮球的位置将随液位的变化而变化,浮球的这种位移将通过杠杆作用于微动开关,进而由微动开关产生开关信号。

在密闭的非导磁性管内安装有一个或多个干簧管,然后将此管穿过一个或多个中空且内部有环形磁铁的浮球,液体的上升或下降将带动浮球一起上下移动,从而使该非导磁性管内的干簧管产生吸合或断开的动作,从而输出一个开关信号。

浮球液位开关的技术优势:浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁,浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计,防止浮子垂直。

浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。它比一般机械开关速度快、工作寿命长;与电子开关相比,它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。

浮球开关是一种结构简单、使用方便、安全可靠的液位控制器件,它具有比一般机械开关体积小、速度快、作用寿命长,与电子开关相比,它有抗负载冲击能力强的特点。

浮球液位开关主要结构是由干簧管与浮球组成,通过浮球内置磁铁吸合干簧管触点的闭合或者断开,从而输出信号报警,而干簧管触点的两头分别焊接一条线。

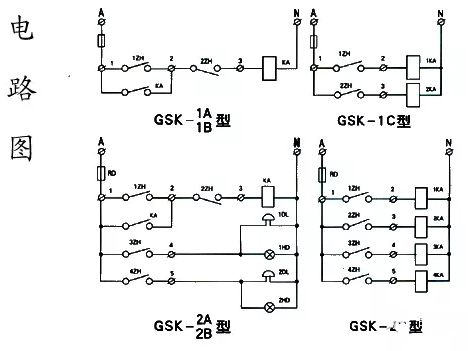

如浮球开关是单点,则如下图中①,如是需要控制双液位,一般则是出线四条,两条线控制一个点,如图中②。当然也可以出线三条,一条公共线,另外两条分别对应一个点,如图中③,另外三畅所生产的浮球开关常规出现为:黑、红、蓝、白、黄等,如果出现两个以上动作点,则按照线材以此往上类推。如果对于出线有特殊要求的用户需要提前说明。

适用范围及特点:浮球液位开关可以在造船、造纸、制药、印刷、发电机设备、石油、化工、电力、冶金、食品、工业、水处理、染料工业、油压机械等方面都得到了广泛的应用,能实现对各类容器内液位的制动报警和控制。

通过以上的介绍相信大家对浮球液位开关的原理及如何连接接线使用都大致了解。如还有补充可电话咨询我司探讨浮球液位开关的实际运用。
