翻柱式磁浮子液位计原理

点击次数: 发布时间:2021-06-30
翻柱式磁浮子液位计利用浮子与磁铁之间的引力来实现对液位变化的信号传递。

可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。由于测量显示部分不与介质直接接触,所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。因此,它比传统的玻璃板(管)液位计具有更高的可靠性、安全性、先进性、实用性。
其特点是适合容器内液体介质的液位、界面的测量。除现场指示,还可配远传变送器、报警开关、检测功能齐全。指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。测量范围大,不受贮槽高度的限制。结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

工作原理

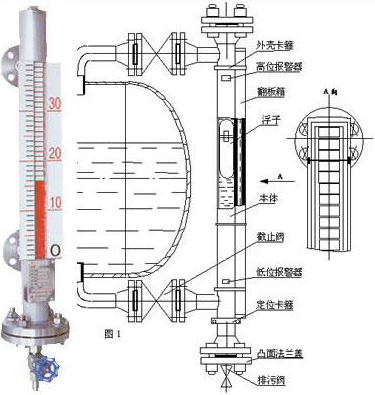

原理:根据浮力原理和磁性耦合原理而制成的,当被测容器内的液位上下变化时带动浮球,并通过与之相连的连杆上端的永久磁钢上下移动,经磁性藕合而使显示器中的翻柱翻转。当液位上升,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,红白界位处就为容器内介质液位的实际高度,从而实现液位自动跟踪显示。
