顶装式磁性液位计安装要求

点击次数: 发布时间:2021-06-22
磁翻板液位计是一种常见的实时液位测量控制装置,又被称作“磁翻柱液位计”。
在大多数工业应用当中,磁翻板液位计通常采用侧装的方式来进行液位检测。但对于地下贮槽等各种地下容器内的液位测量而言,则不便采用侧装式磁翻板液位计。这时,顶装式磁性液位计便是绝佳的选择。

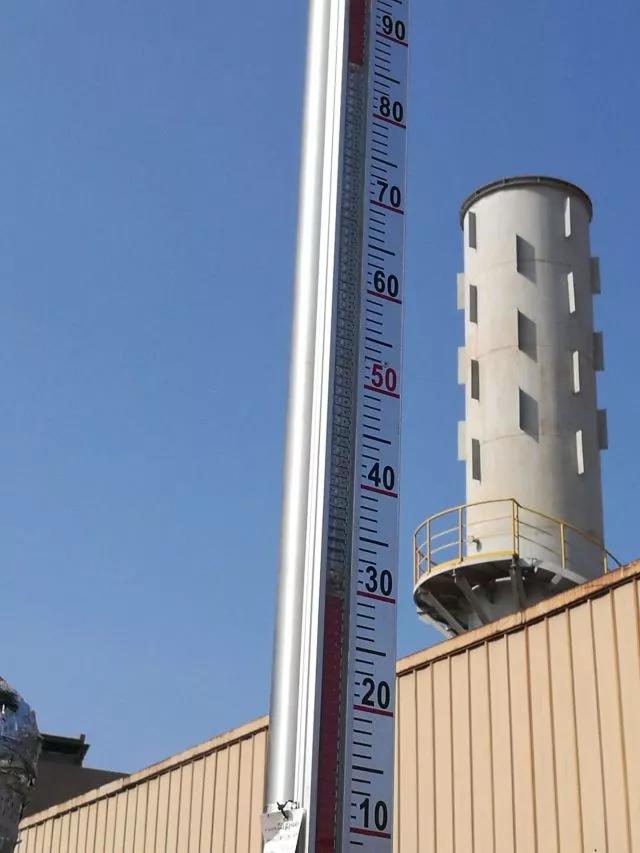

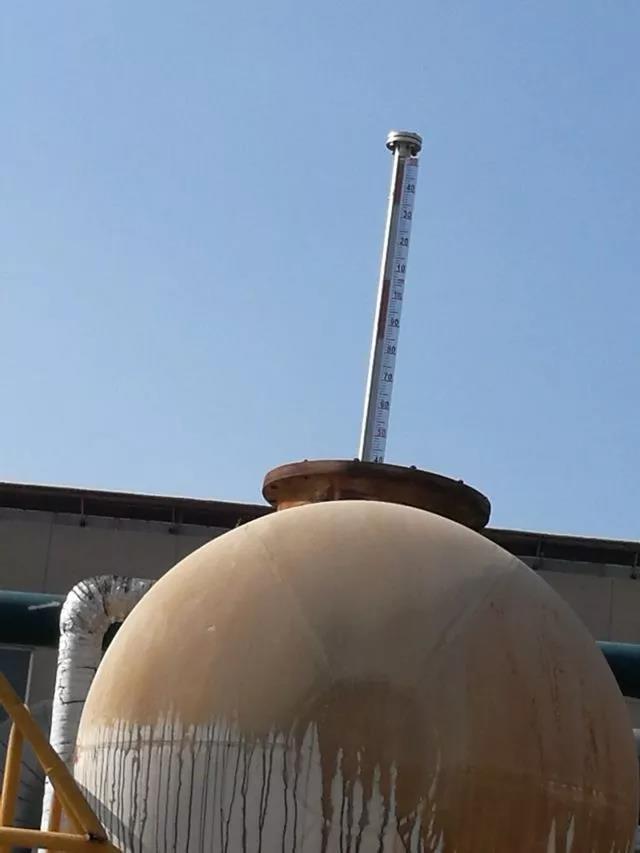

顶装式磁性液位计,顾名思义,被直接安装于容器顶部,通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动,由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器,用红白两色明显直观地指示出工艺容器内的液位或界位,来实现远距离传送和实时液位监测。
那么,顶装式磁性液位计在安装时应注意的事项有哪些呢?

一般来说,通常有以下七点。
1、磁翻板液位计护导管和主体导管必须保持垂直且在同一垂直线上,否则会影响液位的测量。

2、顶装式磁性液位计与罐体的连接部分一般选配DN80或DN100法兰连接,如果觉得牢固性不够可根据实际情况选配更大规格的连接法兰。

3、安装时连杆不能弯曲,必须挺直装入,以保证磁性浮子在主导管内上下运动自如。

4、顶装式磁性液位计在安装高度达到4到5米时,建议在两边增加固定拉索,以保证仪表在较恶劣的测量环境下,比如现场有振动的环境,或遭到碰撞,大风天气等,不会受到损坏。

5、确保液位计筒体内没有固体杂质和磁屑杂质进入,以免对浮子造成卡阻及减弱浮力。
6、筒体周围不容许有导磁体靠近,否则会直接影响磁翻板液位计的正常工作。

7、液位计安装完毕后,需用磁钢进行校正,使零位以上显示白色,零位以下显示红色。
