v型锥流量计结构图

点击次数:1425 发布时间:2021-06-07 00:40:06

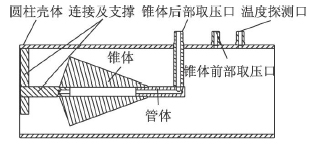

v型锥流量计结构组成
v型锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置,其理论原理是基于封闭管道中能量守恒定律伯努利方程和流动连续性方程,在稳定流的情况下管道中的流速与差压的平方根成正比。V锥流量计稳定性好、准确性高、重复性好、量程比宽、对安装管段要求低、压损小,可测量含有颗粒流体、低压流体、高含湿气体及各种脏污流体。
V锥传感器和差压变送器组成的v型锥流量计

依照用户要求不同,利用V锥传感器和差压变送器组成流量检测仪表供货分为二类:V锥传感器

只提供差压信号的检测部分(V锥体及测量管道),不提供差压变送器、三阀组和流量显示部分,输出信号为差压。由用户自己进行配套。

v型锥流量计由V锥传感器和差压变送器组成:有分体型安装和一体型安装两种结构

分体型安装由独立的V锥传感器和差压变送器组成。V锥传感器和差压变送器之间的引压管连接由用户自己完成。而差压变送器可以配套供应。

一体型安装是产品出厂时己将差压变送器、三阀组与V锥传感器连接成一体,用户购买一体型v型锥流量计后,使用时不需再连接引压管。若需配接相应的流量积算器、压力变送器和温度变送器可以配套供应。
