面板式气体流量计工作原理

点击次数: 发布时间:2021-06-05
什么是面板式气体流量计?面板式气体流量计特点有哪些?面板式气体流量计工作原理是什么?面板式气体流量计使用要求有哪些?

LZM面板式气体流量计是一种以有机玻璃为主体的流量计,用来测量液体或气体单相非脉动的流量。它的特点是外形美观、重量轻、不易破裂、使用寿命长。我公司采用的流量计是一种以有机玻璃为主体的新型流量计,用来测量液体或气体单相非脉动的流量。它的特点是外形美观、重量轻、不易破裂、使用寿命长。 该系列流量计在水处理行业尤其是纯水和净水处理上广泛应用。公称通径:LZM-15Z~LZM-25Z(DN15~DN25mm)LZM-4~LZM-25(DN4~DN25mm)。

1、当流体自下而上流经锥孔时,在浮子上下之间产生差压,浮子在此差压作用下上升,当使浮子上升的力与浮子所受的重力、浮力及黏性力三者合力相等时,浮子处平衡位置。因此流经流量计的流体的流量与浮子的上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

2、流量计在安装时应取出填充物,垂直安装在无震动的面板或管道上。新装管道在流量计安装前应冲洗干净。

3、流量计在使用时,应缓慢开启阀门至全开,然后用阀门调节流量。

4、流量计的零部件材料:主体是有机玻璃;接咀是塑料ABS;浮子和导杆是不锈钢;O型密封圈是硅橡胶。

5、流量计的工作压力≤1MPa,工作温度≤60℃。

6、对于面板式流量计有两种系列,我们分别把它命名为LZM-和LZM-Z。对于在流量计中直接带有流量调节阀的,我们把它命名为:LZM-T和LZM-ZT,测量范围及外形尺寸与不带流量调节阀的一样。

7、本文中所用的有关计量单位:GPM-加仑/分钟; LPM-升/分钟;GPH-加仑/小时;LPH-升/小时; m3/h-立方米/小时。单位换算:1加仑(美) =3.785升;1立方米=1000升。

LZM面板式气体流量计工作原理:

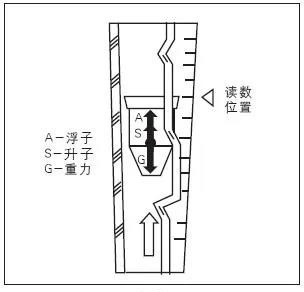

当流体自下而上流经锥孔时,在浮子上下之间产生差压,浮子在差压作用下上升,当使浮子上升的力与浮子所受的重力,浮力及粘性力三者合力相等时,浮子处平衡位置。因此流量计量计的流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作力流量量度。流量计的读数按图示的读数位置读取示值。

LZM面板式气体流量计使用要求:
1、流量计应垂直安装在无震动的面板或是管道上。新装管道在流量计安装前应冲洗干净。
2、流量计在使用时,应缓慢开启阀门至全开,然后用阀门调节流量,
3、流量计的工作压力小于等于1MPA,工作温度小于等于60度

LZM-JT系列面板式气体流量计是LZM-系列流量计派生。主要为接头是加长型,安装时接咀处用六角螺母固定,其两者测量范围相同。
