指针浮子流量计安装要求与维护注意事项

点击次数:1699 发布时间:2021-06-05 02:11:32

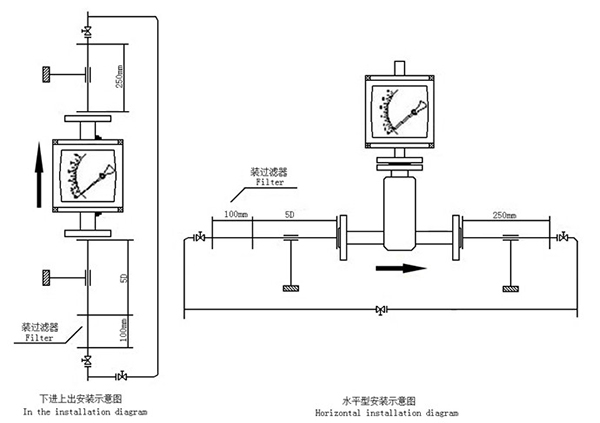

一、指针浮子流量计安装要求:
1、保证测量管的垂直度优于5%;

2、需加旁通路,便于维护和清洗而不影响生产;

3、直管段:前直管段≥100mm+5D,后直管段>250mm;

4、介质中含有铁磁性物质,应在流量计前安装磁性过滤器;

5、安装前管道需要吹扫;

6、安装时注意仪表方向与流体方向一致。

二、指针浮子流量计的安装注意事项:

1.指针浮子流量计安装到工艺管道之前,工艺管道应该吹扫,将管道内的焊渣清洗干净,防止管道中杂质堵塞仪表,影响正常使用。

2.为了保证测量精度,推荐在流量计上游安装5DN的入口直管段,下游安装250mm出口直管段。

3.指针浮子流量计有垂直安装和水平安装形式,如果是垂直安装形式,安装垂直度应该保证优于1%,如果是水平安装形式,安装水平度都应该保证优于1%。

4.若介质中含有固体杂质,应在阀门和直管段间加装过滤器;若介质中含有铁磁物质,应在指针浮子流量计的上游安装磁过滤器。

5.由于指针浮子流量计安装了一个磁远传系统,要确保周围其他设备产生的磁场不影响测量结果。

6.若被测介质为大的脉动流或两相流,应在流量计的上游安装缓冲器来消除或减弱脉动,保证介质的流动是单相稳定的,同时,建议流量计最好使用阻尼型的。

7.测量气体的流量计,是在特殊压力下的校准,如果气体在流量计的出口直接排放到大气,将会在浮子处产生较大的压力损失,引起数据失真,如果这样的工况条件,应该在流量计的出口安装一个阀门,以便对所需流量值进行设定。当浮子上方维持标校压力时,气体将在阀门处膨胀。

8.为便于清洗和维护,保证生产正常运行,建议设旁通管路。

9.安装管路的轴线必须与流量计同轴,并适当地支撑管道以避免振动和减小流量计所受应力,测量系统控阀应安装在流量计下游。

10.安装内衬聚四氟乙烯的指针浮子流量计时,紧固法兰螺栓时应对称紧固且勿过紧,以防四氟变形。

三、指针浮子流量计的维护注意事项:

1.指针浮子流量计属于精密设备,所以在运输、安装、储存、和使用过程中,必须轻拿轻放,杜绝野蛮运输,过应力安装,随地乱放现象。一定要保证指示器和传感器的相对位置不能改变,一旦相对位置发生改变,会直接影响仪表的测量精度。

2.指针浮子流量计通常不需进行维修。但在长期使用过程中,管道不可避免要有铁磁性物质吸附在浮子上,如果杂质过多,会将浮子卡死或影响测量精度,所以要对流量计的传感器进行清洗。如果在流量计的入口处装有磁过滤器,也要对磁过滤器定期清洗。清洗时必须将流量计或过滤器从管道上卸下来。

3.对电远传及带报警限位开关的流量计在使用前,打开仪表盖,按说明书正确接线。对于报警型的旋松限位开关处的螺丝,用户根据需要设定限位报警位置,并旋紧螺丝,复原后使用。

4.用于气体测量时,应保证管道压力不小于5倍仪表压力损失,以确保浮子工作稳定。一般测量气体的仪表配有气体阻尼器,以最大限度减小浮子震荡。为进一步确保浮子的稳定性,可以在流量计的出口安装一个节流阀或适当的孔板。

5.指针浮子流量计使用时应缓慢开启和关闭阀门,以免仪表损坏。若开启流量计时,由于管道内没有压力或系统还未达到仪表正常使用的工作压力,必须缓慢开启控制阀,直到系统正常,仪表方可使用,否则容易造成指针跳动或浮子的突然撞击而损坏的现象。

6.用户使用时,若被测流体的密度与水不同时,或被测气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算,换算方法见修正。
