蒸汽流量表安装注意事项

点击次数: 发布时间:2021-05-07
涡街流量计仪表的安装
仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
(一) 安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游 2D 处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成 U 形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二) 仪表管道安装要求:

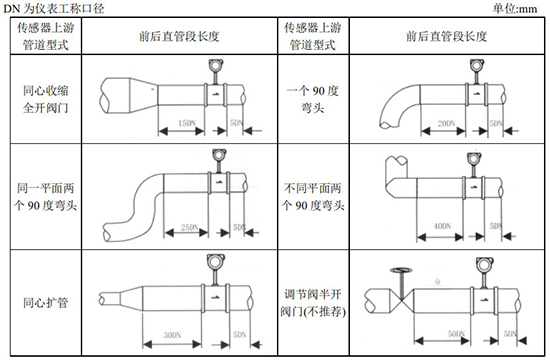

1.涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。
2.上、下游配管内径应相同。如有差异,则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于 0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大 1-2mm

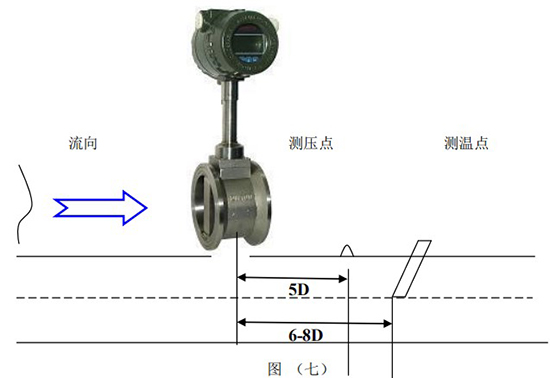

4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游 3-5D处,测温孔应设置在下游 6-8D 处,见图(七)。D 为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。

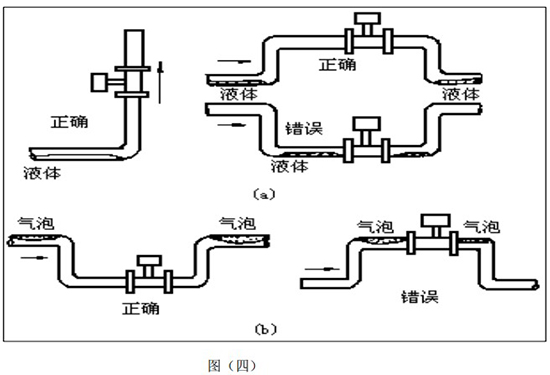

6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a 所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处如图(四)b 所示
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过 70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。
(三) 仪表的安装外形尺寸:见图(五)、图(六)
(四)插入式涡街流量仪表安装步骤:
1.在管道上用气焊开一个略小于φ 100mm 的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3.将球阀及传感器安装在焊接好的发兰上。
4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤 5、6。
(五)压力变送器和 Pt100 安装示意图


孔板流量计安装
节流装置安装的正确与否直接影响其对流量测量的精确程度,因此掌握节流装置正确安装是非常重要的。
1.1基本要求:
1.1.1流体必须充满测量管道,并且连续不断的流过节流件,不能适用于脉动流和临界的流量测量。
1.1.2流体在物理上和热力学上必须为均匀的单相流体;流体流经节流装置时不得发生相变;流束必须与管道平行,不得有旋转流。
1.1.3对于新设管路系统,必须先经扫线后再安装节流装置,以防管内杂物堵塞或损伤节流装置。
1.1.4安装前应仔细核对节流装置的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接,标有“—”的一端应与流体下游管段联接。
1.1.5节流装置的中心线应当与管道中心线同轴。
1.2对管道的要求:
1.2.1管道垂直度:节流件上游端面与管道轴线的垂直度不大于1°。
当节流件的轴线与上下游侧管道轴线之间距离e满足下式时,流出系数C无附加不确定度。
如果上式不能满足,而满足下式时,流出系数C的不确定度应算术相加±3%
1.2.2节流装置前后应配有一段测量管,至少保持前10D、后5D的等径直管段,以保证测量精度(经典文丘里管前2~5D、后1~3D)。详见:GB/T2624-2006流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量或计算数据表提供相关数据。
1.2.3节流装置安装在垂直管道上时,下端取压口要与上端取压口在同一水平面上。节流装置安装在水平管道上时(包括斜管道),取压口位置的选择取决于被测介质的特性,见图示:
组件出厂时,取压口、导压管均设在二螺丝栓孔中间。现场法兰焊接时应注意螺孔及取压口相对位置。
1.2.4在节流件前后若需安装阀门,最好选闸阀且在运行中全开;调节阀则应在下游5D之后的管路中。
