盐酸流量计选型参数

点击次数: 发布时间:2021-05-07
电磁流量计对于参数的选择是非常关键的,具体我们可以通过三点来简单说明:

1、温度和压力的选择
电磁流量计能测量的流体压力与温度是有一定限制的。选用时,使用压力必须低于该流量计规定的工作压力。目前,国内生产的电磁流量计的工作压力规格为:小于50mm口径,工作压力为1.6MPa;900mm口径,工作压力为1MPa;大于1000mm口径,工作压力为0.6MPa。电磁流量计的工作温度取决于所用的衬里材料,一般为5—70℃。如做特殊处理,可以超过上述范围,如凯铭仪表生产的耐磨耐腐蚀电磁流量计。变送器允许被测介质温度为—40一十130℃。

2、口径与量程的选择
变送器口径通常选用与管道系统相同的口径。如果管道系统有待设计,则可根据流量范围和流速来选择口径。对于电磁流量计来说,流速以2—4m/s较为适宜。在特殊情况下,如液体中带有固体颗粒,考虑到磨损的情况,可选常用流速≤3m/s,对于易附管理的流体。可选用流速≥2m/s。变送器的量程可以根据两条原则来选择:一是仪表满量程大于预计的最大流量值;二是正常流量大于仪表满量程的50%,以保证一定的测量精度。

3、内衬材料与电极树料的选择
变送器的内衬材料及电极材料必须根据介质的物理化学性质来正确选择,否则仪表会由于衬里和电极的腐蚀而很快损坏,而且腐蚀性很强的介质一旦泄漏容易引起事故因此,必须根据生产过程中的具体测量介质,慎重地选择电极与衬里的材料。

盐酸流量计仪表选型参数
仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:
1.被测流体名称和其化学性能。
2.最大流量、最小流量和常用流量。推荐:常用流量应选择在 1~3m/s 流速段内,如果不符,请用户调整所选仪表的口径规格。
3.最高工作压力。4.最高工作温度、最低工作温度。
5.被测流体必须具备一定的导电性,导电率≥5μs/cm。
6.最大流量和最小流量必须符合表 2-1 的数据。
7.实际最高工作压力必须小于流量计的额定工作压力(见传感器铭牌)。
8.最高工作温度和最低工作温度必须符合流量计规定的温度要求(见传感器铭牌)。
9.确定是否有负压情况存在。
10.电极和衬里材料的选择应满足流体介质的化学性能。

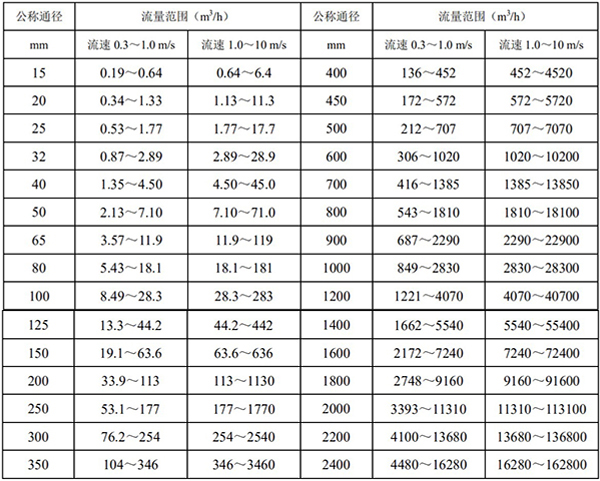

2.1 公称通径与流量范围

2.2 电极材料的选择

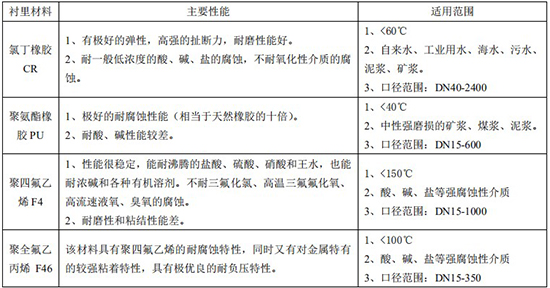

2.3 衬里材料的选择

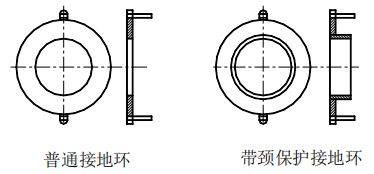

2.4 接地环的选择
若与传感器连接的管道是绝缘性,则推荐使用接地环或接地电极,若被测介质是磨损的,应选择带颈衬里保护接地环。
聚四氟乙烯衬里的传感器,安装使用时建议配备接地环,其作用有二:一是保护衬里表面,二 是具有良好接地。

2.5 外形和安装尺寸,见表 2-4
注:除表 2-4 标准连接尺寸和公称压力以外,可依据用户要求,根据用户实际安装位置尺寸,管道公称压力进行非标准设计和制造。

2.5.1 转换器的结构和外形尺寸(详见转换器部分)

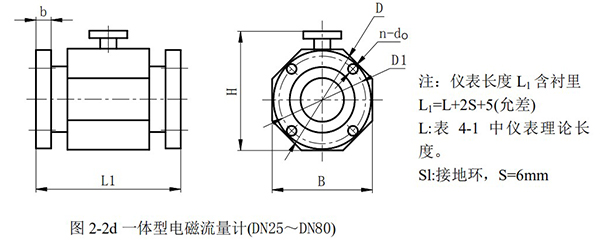

2.5.2 电磁流量计(含传感器)外形及连接尺寸(见图 2-2,表 2-4)

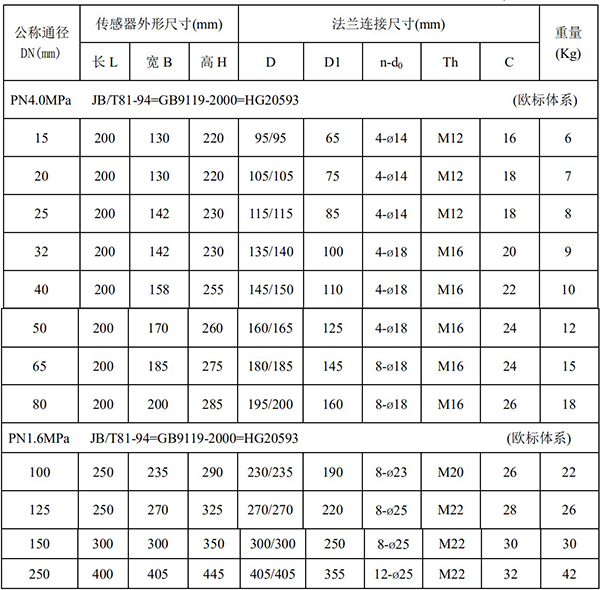

常用规格电磁流量计外形尺寸和法兰连接尺寸
常用规格电磁流量计外形尺寸和法兰连接尺寸
