分体式电磁流量计接线图

点击次数:2450 发布时间:2021-09-09 07:57:55
分体式电磁流量计是一种常用的精密流量测量仪器,在多个行业中都有一定的应用。分体式电磁流量计传感器主要组成部分是,测量管、电极、励磁线圈、铁芯与磁轭壳体。用户在使用分体式电磁流量计的时候对于它的接线方法不仅要了解,其实在接线的时候有很多的问题是需要注意的。如果接线的时候不注意是很容易造成接线错误,然后导致分体式电磁流量计无法使用的,快那么具体的注意事项是什么呢?下面小编就来具体介绍一下吧。

1.连接电源电缆和信号电线两端要包有圆形的接线片。

2.当备有防水密封塞和接头、防水塞时,应将防水密封塞拧紧,以保证盒子内不渗水。

3.为保证传感器接线盒内的绝缘性,防止由于潮湿引起的绝缘性不好,下雨天不要在室外连接电缆。

4.建议使用导线管,导线管采用厚且坚固的钢管道或柔性金属管道均可。

5.所有的电源电缆和非4蕊24V DC的信号电缆必须套以钢的导线管。

6、 分体式电磁流量计的传感器与转换器连接电缆尽可能短,不要将多余的电缆卷在一起。

7、 连接电缆不能与其他电缆线,如变压器、电动机及其它力电缆装一起,其距离至少大于1m。

8、 连接电缆不能在中途断开或短路也不能改变订货要求长度。 电缆布线应尽量避免干扰源。

以上死小编为大家提供的分体式电磁流量计接线的注意事项,如果有需要可以参照以上八点进行学习,希望可以帮助用户在使用的过程中保护电磁流量计,延长电磁流量计的使用寿命 。

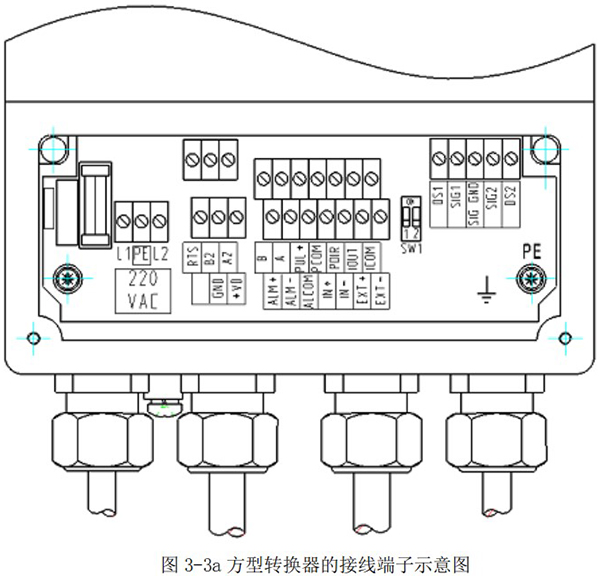

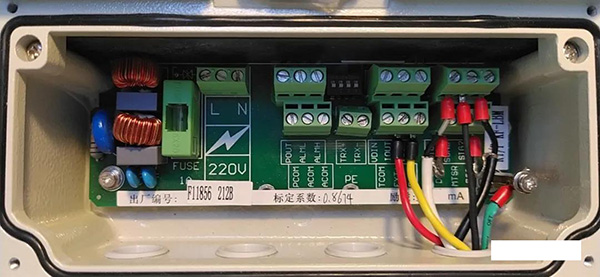

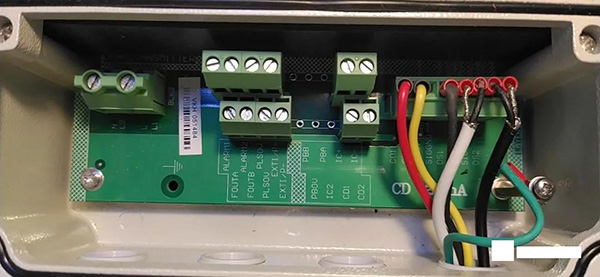

接线端子示意图及端子定义
