工业污水流量表选型

点击次数: 发布时间:2021-08-17
选型是工业污水流量表应用中非常重要的工作,有资料表明在实际应用中有三分之二的故障是工业污水流量表错误选型或错误安装而造成的,本文将工业污水流量表选型、安装和使用中的注意事项分享给大家,这些知识点适用于国内外工业污水流量表厂家的产品。

工业污水流量表选型
仪表选型都是在了解该仪表原理和使用工况的基础上进行的,工业污水流量表选型也不例外,工业污水流量表选型需要明确以下参数:
1.被测介质的参数
◆被测流体成份
◆最大流量、最小流量
◆最高工作压カ
◆最高温度、最低温度
2.被测介质必须具备一定的导电性,导电率>5μs/cm。
3.实际最高工作压力必须小于工业污水流量表的额定工作压力。
4.最高工作温度和最低工作温度必须符合工业污水流量表规定的温度要求。
5.确定是否有负压情况存在。

工业污水流量表工程应用案例
以采用工业污水流量表进行清洁水的流量测量为例,介绍工业污水流量表选型要点:
◆压力:明确被测介质的工作压力,当工作压力大于1.6MPa时,需要定制。
◆通常选择法兰安装,氯丁橡胶衬里和不锈钢316L电极。
◆最高使用温度:根据静止时被测清洁水的温度加上清洁水流动时的温升,例如静止时被测介质的温度时65℃,流速3m/s,建议用户选择最高使用温度≤120℃。
◆接地环通常不需要。
◆选IP65一体式,4-20mA或频率输出信号、工作电源交流220V。

工业污水流量表安装要求
1.流向

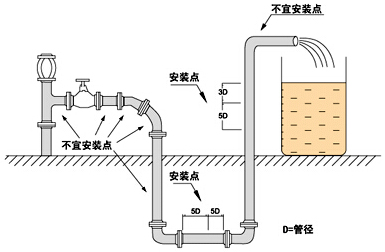

多数工业污水流量表可设置为自动检测正反流向,传感器壳体上的流向箭头为制造商规定的正流向。一般地,用户在安装工业污水流量表时,应使该流向箭头同现场工艺流向保持一致。下图为工业污水流量表安装时的优先选用位置。

2.工业污水流量表安装方向与传感器电极的安装片位传感器可以水平、垂直安装。传感器在水平安装时应使电极处于水平位置,这样,一旦介质中含有气泡或者沉淀物质时,气泡不会吸附在电极附近,造成转换器信号端开路,沉淀物质也不会覆盖电极,造成零漂等。

3.液体应始终充满管道
◆管路结构应保证工业污水流量表测量管中始终充满液体。◆对于含有固体颗粒的液体或浆液建议垂直安装工业污水流量表,既可防止被测介质相分离,又可使传感器衬里磨损比较均匀,杂质不会在测量管底部产生沉淀。◆必须保证流向自下而上,可确保创拿起测量管内始终充满介质

4.不能在泵的抽吸测安装工业污水流量表

5.对于长管道,一般在工业污水流量表下游安装控制阀。

6.开口排放的管道,应将工业污水流量表安装在底端(管道的较低处)。

7.对管道落差超过5米的地方,应在工业污水流量表下游安装空气阀。

8.避免有附带气体引起的测量误差以及由真空引起的对衬里的损坏。

9.管道中应无气泡
管路设计应确保液体中不会分离出气体。工业污水流量表应安装在阀的上游。因为由于阀的作用,管道中压力会降低,从而产生气泡。同时也应在低区段安装工业污水流量表,以减少流体中夹带气泡对测量的影响。

10.液体导电率
不要把工业污水流量表安装在液体电导率极不均匀的地方。在工业污水流量表上游有化学物质注入容易导致液体电导率不均匀,从而对工业污水流量表流量指示产生严重干扰。在这种情况下建议在工业污水流量表下游注入化学物质;如果必须从工业污水流量表上游注入化学物质,则必须保证上游直管段最少有30倍管径,保证液体充分混合。

11.接地
因为工业污水流量表的感应信号电压很小,容易受外界噪声或其它电磁信号的影响,所以工业污水流量表在许多场合需接地,其作用是通过流量计外壳接地形成一个屏蔽外界干扰的内部空间,从而提高测量准确度。

12.现场安装
采用螺栓将传感器上的法兰与管道上的法兰连接,紧固仪表的螺栓、螺母,其螺纹应完整无损,润滑良好;同时配合使用平垫和弹簧垫片。应依据法兰尺寸和力矩大小采用力矩扳手紧固螺栓。在日常使用中要定期拧紧螺栓,防止螺栓松动。
