污水流量表安装位置

点击次数:1478 发布时间:2021-08-17 07:05:38
今天我们来聊聊污水流量表的安装位置和方向的选择!

环境考虑因素
为了确保最长的变送器使用寿命,应避免极端温度和过度振动。典型问题场所如下:
· 在高振动管线上安装一体安装式变送器
· 热带/沙漠地区直射阳光下安装
· 在极寒气候下采用户外安装
分体式安装的变送器可安装在控制室中以保护电子板免受恶劣环境的影响,并易于组态或维修。

上游和下游管道
为了确保过程条件大幅度变化的情况下的规定精度,安装传感器时,在电极平面上游留出至少五倍管径长度的直管段,在电极平面下游留出至少两倍管径长度的直管段。

上游和下游直管段管径倍数
A. 五倍管径(上游)
B. 两倍管径(下游)
C. 流向

安装时可以缩短上游和下游直管段。对于减径直管段安装,仪表有可能达不到绝对精度。流量读数仍将具有很高的可重复性。

流向
安装传感器时,应使箭头指向流量方向。

传感器管道位置和方向
传感器应安装在能确保在运行期间保持满管的位置上。根据安装位置,还必须考虑方向。
· 过程流体向上流动的垂直安装可使截面保持满管,不受流量影响。
· 水平安装应限制为低管段,以保证满管。

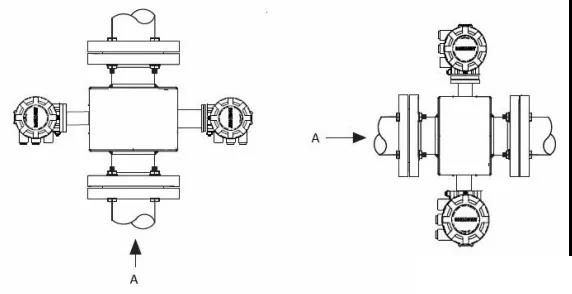

传感器方向
A. 流向

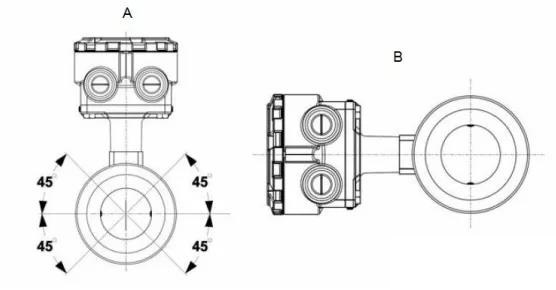

电极方向
如果两个测量电极处于 3 点钟和 9 点钟位置或与水平方向成 45 度以下角度,如 图 3-4 左侧所示,则传感器电极的朝向正确。避免使传感器的顶部与垂直位置成 90 度角(如 图右侧所示)的任何安装朝向。

电极方向
A. 正确朝向
B. 错误朝向

传感器有可能需要处于特定朝向,以便符合危险区域 T 代码等级。请参考说明书,了解任何可能的限制。
