浮子液位计不准的原因分析

点击次数: 发布时间:2021-02-24
浮子液位计不准首先分为红白翻柱显示不准和远传信号输出不准。原因很多种,如果是红白翻柱显示不准,一般是由于运输原因,使得翻板变花,一般都有一块校验磁铁,从头到尾,拿磁铁走一遍,都能回归零位。如果不能正常,只能说明浮子卡在了主体管里。如果是远传信号不准,排除浮子卡住这种情况外,用万用表测下,还是用磁铁走一遍,看哪里的示数不对,说明哪里的磁簧开关坏了。
浮子液位计无须借助其他手段就可以直观地反映槽罐内液位实际状态的优点已经越来越多地被人们所认可,各生产厂家利用一些附加技术手段使其能够运用到实际的生产控制中去。大量程( 2m 以上) 浮子液位计的测量准确度往往不比差压变送器低,所以用户在使用时也越来越重视。但是受现场实际条件的制约,各厂家所标榜的免维护的优点无法得到体现,检测的需求也随之增加。浮子液位计操作简单,测量准确,并且无需借助其他的手段就可以准确地测量出罐内液体的体积,同时,生产厂家还不满足于此,越来越多的种类的浮子液位计出现在市场中,这里和大家分享下在现场使用浮子液位计有哪些校准方法。
1、问题的提出
按照国家检定规程的描述,2m 以下液位计需通过标准水箱装置进行检定,超过 2m 的还需用模拟法进行检定。但是,受大量程浮子液位计本身尺寸的限制,浮子液位计超过 2m 的液位计在实验室的安装存在问题,而规程对模拟检定方法又未作具体说明。浮子液位计那么此类液位计能不能实现在线校准呢? 归纳起来,需解决以下几个问题:
(1) 液位计测量的介质密度范围往往较宽,一般为 0. 8 ~ 1. 2g/cm3,密度对液位计测量误差的影响如何进行修正;
(2) 现场储罐就如同一个黑匣子,如何确定液位参照点进行校准是一个关键的问题;
(3) 浮子液位计储液罐的安装不可能是绝对竖直的,那么如何选择测量标准器,怎么测,将会显得非常重要。
本文以带电远传信号 ( 4 ~ 20mA)的侧装式浮子液位计为例探讨简单而有效的现场校准方法,以期能够达到在现场安装条件下测量整个系统的液位误差及其不确定度的目的,具有实际意义。
2、结构原理

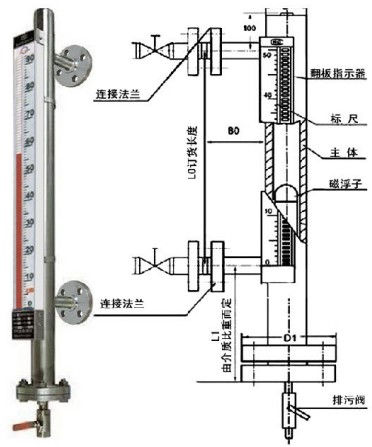

浮子液位计是根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转,从而实现液位清晰的指示。通过内置干簧管触点的开闭,实现电流或电压信号的传送。浮子液位计在出厂时一般会通过模拟方法 ( 此方法规程中未说明) 进行调校,确保供货时与实际介质相匹配。
3、现场校准具体步骤
(1) 确定介质密度
介质密度可以用标准密度计测量,浮子液位计也可以根据用户提供的具体资料查取,介质密度需记录备案,确保介质密度能够符合液位计使用说明书的要求。虽然理论上介质密度对液位计的示值有影响,但是实际使用中液位计的零位和满度值都可以通过电位器直接调整过来。
(2) 确定参考零点
a) 用游标卡尺测量连接管路内径D,浮子液位计在罐体上部确定一个标准液位的下尺点,如有条件,最好能够打磨成凹槽以免测深尺摆动,并作记号;
b) 在罐内不带压力的状态下以手动方式往储罐内注水,当水位略高于液位计进水管时停止注水,浮子液位计打开下连接法兰口手动球阀 E 并松开罐体与被校液位计间的连接法兰 F ( 不取下,使水流不过冲) ,直到管路中无涌动流时,关闭E,取下法兰,待罐内液体平稳时打开E,再待呈滴流状态,稳定 1min (必要时可通过排水阀门排水,提高检测效率);
c) 浮子液位计用测深钢卷尺测量从测点到水面间的距离 ha,实际零位空高 h0= ha-D /2,此状态即液位计测量零点。
(3) 各液位点的校准
a) 装上法兰,关闭 E,继续往罐内注水,至翻板指示需校准液位的主刻度处,待水面稳定后测量输出电流 Ii及水位空高 hi,实际液位为: H0= h0-hi= ha- D /2 - hi;
b) 继续其他点的测量浮子液位计直到满量程。
(4) 液位零点和满度的调校
在确定参考零点的同时,调整零点电位器,使得输出电信号显示为 4mA;满度调整在标准液位的上限值进行,调增满量程电位器,使得输出电信号显示为 20mA。浮子液位计下行程测量中若输出存在偏差,参照此方法进行调整。现场校准需要重复以上步骤三个回程的测量。
4、结束语
浮子液位计现场校准所用的仪器简单实用,可操作性强,解决了大量程液位仪表实验室无法检测的难题,更具有实际价值。在不可直接接触液体介质的情况下,浮子液位计若罐体倾斜度微小、测点表面水平,也可用激光测距仪来代替测深钢卷尺,尽管如此,现场检测还具有一定的局限性,此方法不适用于带压容器或者易挥发介质的液位校准。
另外随着国内浮子液位计的生产力提高,生产出的浮子液位计越来越高端,所测量的精度也越来越高,浮子液位计不仅仅利用在工业方面,在某些化学研究和生物研究方面,也非常受欢迎。
