压力变送器怎么接线

点击次数:2155 发布时间:2020-11-19 07:40:42

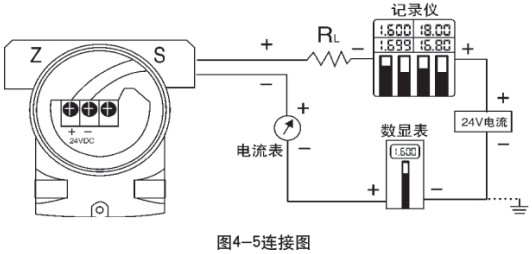

信号端子设置在电气盒的一个独立舱内。在接线时,可拧下接线侧的表盖。左面的端子是信号端子,右面的端子是指示表连接图端子(见图4-5)。右面端子上的电流和信号端子上的电流一样,都是4~20m A D C。电源是通过信号线接到变送器的,不需要另外的接线。
信号线可采用双绞线。在电磁干扰较严重的场合,建议使用屏蔽导线,并妥善接地。信号线不要与其它电源线一起穿金属管或放在同一线槽中,也不要在强电设备附近通过。
变送器电气壳体上的穿线孔,应当密封或者塞住(用密封胶),以避免电气壳内潮气积聚。如果穿线孔不密封,则安装变送器时,应使穿线孔朝下,以便排除液体。
信号线可以浮空或在信号回路中任何一点接地,变送器外壳可以接地或不接地。
因为变送器通过电容耦合接地,所以检查绝缘电阻时,不能用高于100V的兆欧表,电路检查应采用不大于45V的电压。
6.1快速采样计算机的滤波方法
电容传感器要求用交流电流去检测电容信号,交流电流由一个32kHz频率的振荡器产生。该电流通过传感器中的测量电容耦合至变送器壳体。因为这种耦合方式,会使负载上可能出现一个交变干扰信号,其大小取决于所选择的接地的方式(见图4-6)。
在负载上出现的这个交流附加电压是一种高频噪音信号,对大多数仪表是没有影响的,但是当计算机采样周期较短时,如按图4-6d的电路接线,则计算机会检测到一个较大的噪音信号,为了滤除这一噪音信号,必须在负载两端接一个1uF大电容或一个32kHz频率的LC滤波器。计算机的连接和接地方法如图4-6a图4-6d所示时,噪音电压的影响不明显,所以不需加滤波器。
