液体流量计用于石油和天然气行业的几种情况分析

点击次数:1804 发布时间:2021-01-02 05:51:53

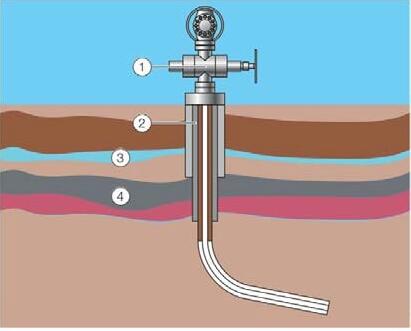

使用钻井泥浆制备孔,该泥浆冷却钻头,将岩屑带回地面并稳定井孔壁。一旦孔延伸到最深含水层以下,就将钻杆移开并换成钢管,称为“地面套管”。接下来,将水泥从套管中泵出,然后在钢管之间向上泵送,以形成井壁,并在那里凝固。这种水泥结合可以防止任何流体在套管和孔之间垂直移动。这样做会在井筒和任何淡水源之间形成不可渗透的屏障。一旦完成钻孔并安装了最终套管,就将钻机卸下。然后,在最终套管与容纳石油和天然气的岩石之间建立连接。井现在完成了。

挑战
精确控制所用钻探泥浆的流速(以冷却钻头)和测量运回地面的岩屑对制备油井至关重要。钻进井眼的钻探泥浆是水,沙子和多种化学物质的混合物,由于磨损而使流量测量变得困难。为了测量钻井泥浆,液体流量计必须能够承受钻井泥浆的磨损以及恶劣的环境条件,例如湿度,变化的环境温度范围以及钻机的振动。
解决方案
ABB坚固的ProcessMaster液体流量计旨在满足严苛的油田生产要求,从而有助于降低风险并延长过程正常运行时间。ProcessMaster提供以下功能:
1、经过优化的耐用传感器衬里材料,可确保耐化学腐蚀和磨损,从而延长了传感器的使用寿命。
2、与许多其他流量计设计不同,ABB的ProcessMaster传感器采用齐平安装的测量电极设计,没有旋转部件伸入管道,磨损的部件需要定期维护,并对过程正常运行时间造成负面影响。
3、灌封式传感器可保护内部传感器组件免受湿气和振动的影响,有助于确保最低的维护要求。
挑战
要从生产过程中获得最佳效率和性能水平,就需要精确测量消耗或处置的水总量。
解决方案
ProcessMaster可以解决最苛刻的流量测量应用。经过证明是一致和准确的,ProcessMaster将可靠地为您提供可靠且可重复的测量结果,以说明产出的水总量。
采出水-处理
应用程序
采出水处理包括油/水分离,去除大颗粒以及在被泵送到储罐之前进行额外的过滤。需要进一步处理以减少悬浮固体和溶解固体。这导致污泥变稠,需要处理。水的最终处理使用超滤去除分散的碳氢化合物。蒸发技术可以潜在地提供符合饮用水质量标准的馏出物。根据采出水管理的处理和处置策略,可以使用多种处理方法。
挑战
为了以最有效,最可靠的方式运行此过程,需要使用坚固的液体流量计来准确测量用于减少悬浮固体和溶解在采出水中的化学药品。
过滤技术要求液体流量计能够在处理水时测量正向流量,而在清洁过滤器时能够测量反向流量。对于某些液体流量计而言,取决于使用哪种过滤技术,低电导率可能是另一个挑战。
解决方案
导致低电导率或气泡的水过滤技术对于ProcessMaster先进的信号处理技术(提供一流的测量性能和长期稳定性)而言不是挑战。无论需要整体安装,远程安装还是管道安装,可配置的通用电子平台均可提供最佳的定制解决方案。
液体流量计具有以下功能:
最小的外部尺寸,可满足滑橇集成的需求。
正向和反向流量测量是一个标准。
从伸入管道的零件不会产生额外的压降。
双重密封的测量电极最大程度地降低了泄漏风险,提高了可靠性。
经过工艺优化的衬里和测量电极材料可确保耐化学腐蚀。
采出水-最终处置/井口注水
应用程序

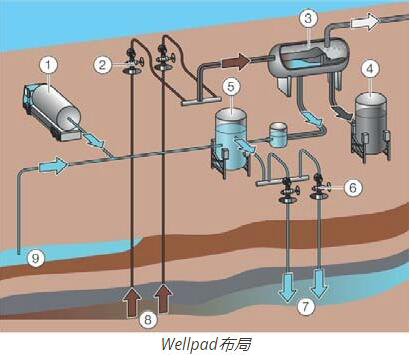

采出的水进入井中,或现场存储在罐中,从那里通过管道或卡车运到处置井现场,存储在罐中,然后注入地下,以便使用高压泵进行永久存储。最终处置必须符合环境法规。

挑战
根据井口注入的布局,液体流量计的传感器必须承受由于将产出水泵入地下而产生的高压。该传感器安装在泵的吸入侧,必须承受压力变化,其中可能包括真空。空间是最重要的,因为大多数测量都是在提供的滑道上完成的。
解决方案
ProcessMaster精简版。传感器和变送器安装为单个实体,从而可以集成为一体。
法兰传感器设计可承受高达ANSI Class 2,500的压力等级。晶圆传感器也可提供高达ANSI Class 300的标准。
对于ProcessMaster,强大并不意味着复杂。直观的设计易于设置,传感器内存消除了配置错误,从而简化了安装。利用简单的安装,调试,配置和维护的优势-从第一天开始就节省时间和金钱。
