稀硫酸流量计选择接点电极与接点环之间的区别

点击次数:1860 发布时间:2020-08-11 07:00:42

为了使任何稀硫酸流量计正常工作,它必须与从电磁流量管传递到电磁流量变送器的过程液体具有三个连接(包括接地)。大约80%的时间,稀硫酸流量计提供的流量测量读数出现问题可直??接归因于不正确的解决方案接地连接。

图1.安装在金属处理管中的法兰式稀硫酸流量计
这三个连接中的两个从磁流管的测量电极传来,该测量电极根据法拉第定律感测在磁流管内产生的力,并通过两根电极信号电缆导线传递到磁流变送器上。电磁流量变送器然后将此能量表示为流量的度量。与该过程所需的第三连接通常称为信号接地(SG)。SG连接是从处理液流到流量管主体然后通过电极信号电缆的溶液接地引线部分到达电磁流量变送器的关键连接。
SG连接是测量的参考点,对于磁性装置来说,要始终如一地获得稳定的零流量测量读数,以及在流量测量过程中提供准确的测量值,都是必需的。如果没有此参考SG连接,则流量测量将没有信心。
解决大多数接地问题的主要原因有两个。首先,从过程到磁通管的主体/外壳的SG连接丢失。其次,SG连接无法正确地从磁流管的主体/外壳传递到磁流变送器的SG端子上。
磁力计接地环与接地电极
为了确定何时使用接地环或接地电极,必须首先了解它们的主要功能以及是否需要使用它们。接地环或接地电极的主要功能是在没有衬里金属处理管的情况下提供所需的SG连接。
接地环是与过程液体接触的金属环。这些环安装在过程管和电磁流量管之间。然后必须将这些金属环连接到流量管的主体/外壳或法兰上,以通过此SG连接-通常通过某些接线或螺栓连接方法,具体取决于所使用的接地环的样式。本文显示了带有详细说明的示例。除了提供所需的“解决方案接地”之外,在中等磨蚀性应用中,磁流管上游侧的接地环还为流管衬管的前缘提供了一定程度的衬管保护。

图2.典型的晶片式稀硫酸流量计流量管,其提供的SG导线安装在法兰金属加工管中。

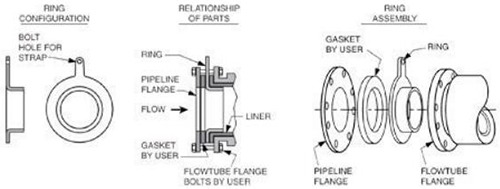

图3.法兰式稀硫酸流量计流量管,其SG接地带和环安装在非金属管道中。
磁性接地电极只是流量管的测量电极以外的一个或多个其他电极,它们与处理液接触,同时也与流量管的主体/外壳的金属部分接触。当使用带接地电极的流量管时,不需要额外的布线即可将SG连接传递到流量管主体/外壳上-这是在内部完成的。使用已经包含接地电极的流量管时,通常不需要接地环。以确定哪些带接地环和接地电极的流量管型号。

图4.稀硫酸流量计衬里保护(接地)环,用于衬里保护和PTFE的过程流体接地。
对于许多危害较大的过程液体应用,稀硫酸流量计系统通常是首选技术,因为它们可提供多种内衬和特殊电极材料选择,从而与许多有害化学物质兼容。如果需要接地环或接地电极,则应基于与处理液的化学相容性,由与测量电极相同的材料制成。
在危险过程液体应用中,相邻的过程管道通常是非金属的或带衬里的。由于由外来材料制成的接地环相当昂贵,因此接地电极比接地环可节省大量成本,并且安装简便,泄漏点少。

图5.带有氯丁橡胶,EPDM,Linatex或Ebonite的稀硫酸流量计衬套保护(接地)环。
磁力仪需要1或2个接地环吗?
几十年来,稀硫酸流量计始终需要两个接地环。当使用老式的传统电磁流量变送器时,这仍然是正确的。但是,对于当前基于微处理器的智能型电磁流量变送器,不再需要两个接地环,因为仅一个接地环就可以提供相同水平的零稳定性和精度。这不仅降低了材料的总体成本,而且使安装更加容易。
使用一个接地环时,应将其放置在电磁流量管的上游。除了提供所需的解决方案接地外,将此接地环放置在流量管的上游侧还可以在中等研磨应用中为流量管的衬管的前缘提供相当程度的衬管保护。
稀硫酸流量计的安装如何影响溶液接地
正确安装流量管对于稀硫酸流量计中正确的SG至关重要。对于金属工艺管道,正确安装的流量管意味着不需要额外的溶液接地环或电极。对于非金属管道或衬里配置,需要采用溶液接地方法,并且必须特别注意接地环或电极的连接和放置。下面提供了一些技巧,以确保将SG正确连接到电磁流量变送器。
SG与金属工艺管的连接
法兰式流量管:将SG连接从工艺本身传递到电磁流量管的主体/外壳的最常见方法是通过法兰的,无衬里的金属工艺管螺栓连接到法兰的电磁流量管(图1)。
将电磁流量管两侧的金属法兰螺栓固定到电磁流量管的金属法兰上时,即会进行SG连接。它传递到电磁流量管的主体/外壳上,最后到达电磁流量变送器。在这种金属对金属安装方案中,既不需要接地环也不需要接地电极。
晶圆式流量管:晶圆式流量管没有自己的法兰。因此,当将晶片式电磁流量管安装在带凸缘的无衬里的金属工艺管道之间时,将SG传递到流量管上的正确方法是,将随附的随流量管一起提供的SG导线连接起来。确保将这些导线连接到晶片流管两侧的金属处理管法兰上(图2)。
在这种安装方案中,不需要接地环。请注意,在晶片式电磁流量管上没有接地电极。请使用随附的电线。
SG与非金属/塑料/ PVC /衬里工艺管道的连接
法兰式流量管:当法兰式流量管安装在非金属,塑料,PVC或衬里的工艺管道之间时,SG必须通过除工艺管道法兰螺栓之外的其他路径。在这种安装方案中,需要接地环或接地电极(图6)。

图6.安装在非金属管道中的稀硫酸流量计晶片式流量管(未显示螺栓)。
对于接地环应用,如果使用传统的孔板式或C型接地环,则必须使用接地带将接地环连接到流量管的主体/外壳。这些带子连接到流量管的法兰上,或接地线连接到位于其远程接线盒或顶部安装的变送器接口板上的接线片上。E型接地环使用客户提供的螺栓,而不是接地线或接地带。
对于衬有非金属材料的工艺管,其环形构造略有不同。图4显示了E型和C型接地环在直插式工艺管道配置中的应用。
晶片式流量管:将晶片式流量管安装在非金属,塑料,PVC或带衬里的工艺管道之间时,需要接地环。必须通过将随附的随附的SG连接线连接到接地环,将SG传递到流量管的主体/外壳上(图6.)。
与带法兰的流量管一样,如果使用传统的孔板式或C型接地环,则必须使用接地带或电线将接地环连接到晶片式流量管的主体/外壳上。接地线连接到位于其远程接线盒或顶部安装的变送器接口板上的接线片上。E型接地环使用客户提供的螺栓,而不是接地线或接地带。
请记住,溶液接地的目的是用作流量测量的参考点,这一点很重要。稀硫酸流量计能够读取稳定的零流量并在流量条件下实现准确的测量。SG和连接设备的放置和类型对于实现此目标至关重要。所使用的方法随流量计主体类型,工艺管道结构和衬里材料的范围而变化。当考虑所有这些因素并采用适当的SG配置时,结果将满足性能和一致性期望。如果没有正确安装解决方案的接地方法,则会降低对流量测量的信心。
