一、工作原理
流量计工作原理如图１所示：

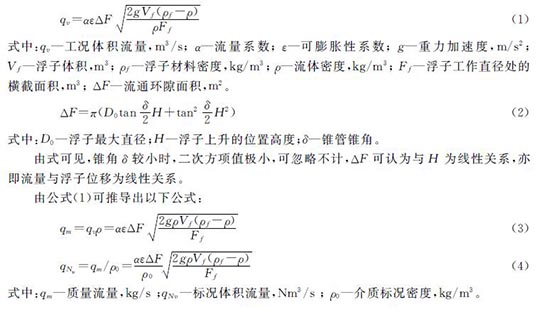

流量计垂直安装在管道上，流体自下向上流经锥管，浮子在Ｐ１、Ｐ２差压作用下产生上升或下移，当浮子此差压（Ｐ２－Ｐ１）与浮子重力Ｇ、浮力Ｆ、粘滞力合力平衡时，处于平衡状态。建立方程并推导（可参考相关专业资料，此处省略），忽略粘滞力影响，假设流量系数为常数，可得出浮子位移与流量成线性对应关系。浮子流量计的流量方程为：
图１甲醇介质流量计工作原理图
二、温压补偿算法
流量计在测量气体介质时，当气体温度、压力不稳定，造成被测气体工况密度变化较大时，流量指示误差增大，此时应进行温度压力补偿计算，恢复仪表测量的准确性。具体推导、计算如下：

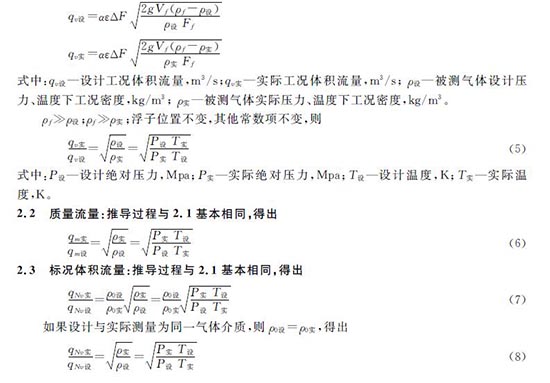

２．１工况体积流量：
三、温压补偿技术
由温压补偿算法推导可知，当实际被测气体介质工作状态发生变化时（即压力Ｐ、温度Ｔ偏离设计）通过采集气体介质的压力、温度信号，通过公式（５）、（６）、（７）、（８）计算，即可实现温
图２分体式温压补偿型

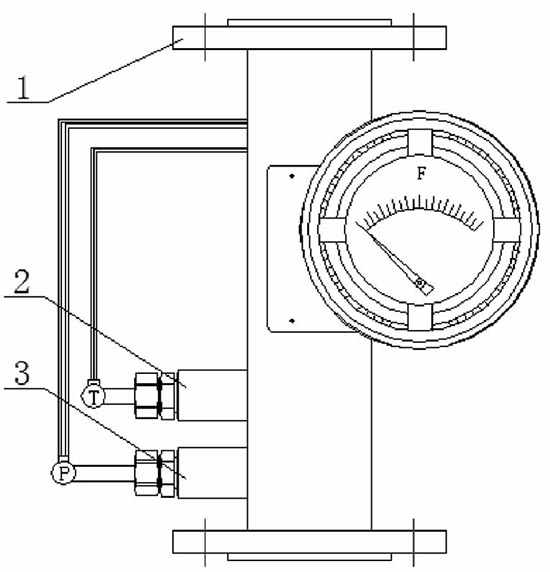

流量计结构示意图
度压力在线实时补偿计算，得到准确的流量信号，此即为甲醇介质流量计温压补偿技术。
四、温压补偿型甲醇介质流量计结构组成、特点及应用
４．１分体式结构

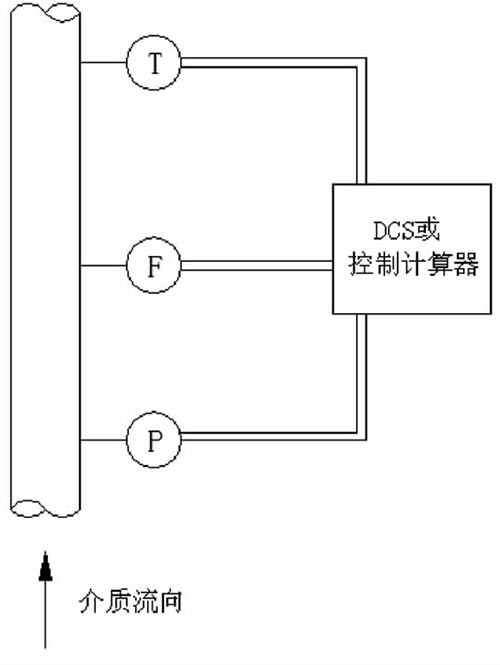

流量计、温度变送器、压力变送器单独安装，流量信号、温度信号、压力信号分别输入ＤＣＳ或控制计算器进行流量的温度、压力补偿计算，完成流量、压力、温度各参数的显示、输出、打印等功能。此种结构安装灵活，特别适用于现场流量计的升级改造，如图２所示。号、温度信号、压力信号输入到温压补偿功能设计的流量计转换器中，进行流量的温度、压力补偿计算，完成流量、压力、温度各参数的显示、输出、打印等功能。此种结构测量准确度高，体积小，安装方便，如图３所示：
图３一体式温压补偿型流量计结构示意图
１、甲醇介质流量计２、温度传感器３、压力传感器甲醇介质流量计由传感器（包括法兰、测量管、上导向器、浮子、锥管或孔板、下导向器、连接支架、连接螺钉等）和温压补偿型指示器及其内部零部件等构成。
流量计工作原理如图１所示：
流量计垂直安装在管道上，流体自下向上流经锥管，浮子在Ｐ１、Ｐ２差压作用下产生上升或下移，当浮子此差压（Ｐ２－Ｐ１）与浮子重力Ｇ、浮力Ｆ、粘滞力合力平衡时，处于平衡状态。建立方程并推导（可参考相关专业资料，此处省略），忽略粘滞力影响，假设流量系数为常数，可得出浮子位移与流量成线性对应关系。浮子流量计的流量方程为：
图１甲醇介质流量计工作原理图
二、温压补偿算法
流量计在测量气体介质时，当气体温度、压力不稳定，造成被测气体工况密度变化较大时，流量指示误差增大，此时应进行温度压力补偿计算，恢复仪表测量的准确性。具体推导、计算如下：
２．１工况体积流量：
三、温压补偿技术
由温压补偿算法推导可知，当实际被测气体介质工作状态发生变化时（即压力Ｐ、温度Ｔ偏离设计）通过采集气体介质的压力、温度信号，通过公式（５）、（６）、（７）、（８）计算，即可实现温
图２分体式温压补偿型
流量计结构示意图
度压力在线实时补偿计算，得到准确的流量信号，此即为甲醇介质流量计温压补偿技术。
四、温压补偿型甲醇介质流量计结构组成、特点及应用
４．１分体式结构
流量计、温度变送器、压力变送器单独安装，流量信号、温度信号、压力信号分别输入ＤＣＳ或控制计算器进行流量的温度、压力补偿计算，完成流量、压力、温度各参数的显示、输出、打印等功能。此种结构安装灵活，特别适用于现场流量计的升级改造，如图２所示。号、温度信号、压力信号输入到温压补偿功能设计的流量计转换器中，进行流量的温度、压力补偿计算，完成流量、压力、温度各参数的显示、输出、打印等功能。此种结构测量准确度高，体积小，安装方便，如图３所示：
图３一体式温压补偿型流量计结构示意图
１、甲醇介质流量计２、温度传感器３、压力传感器甲醇介质流量计由传感器（包括法兰、测量管、上导向器、浮子、锥管或孔板、下导向器、连接支架、连接螺钉等）和温压补偿型指示器及其内部零部件等构成。
