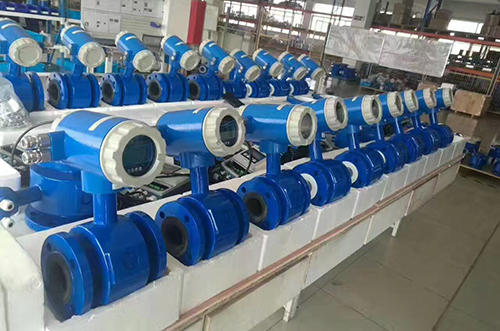

地热水流量计产品概述
电磁流量计采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好,还可用于自来水和地下水道系统。而且测量过程不与流体接触,适于制药、生物化学和食品工业。
地热水流量计特点
电磁流量计由传感器和转换器两部分组成,被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造,具有以下特点:
1、测量管内无阻力及活动部件,因此无压力损失,是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成,它与管道截面上流速的平均值成正比。因此,对管道内流速分布不敏感,要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料,能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式,功耗低,零点稳定,测量精度高,适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别,能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量,方便读数。内有三级密码设置功能,防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示,参数设置方便。并具有FROM存贮设置参数和累计流量值,具有掉电保护功能。
9、转换器采用表面安装技术(SMT),具有自检与自诊断功能,可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
地热水流量计型式及结构
按用途分类
2、按组合型式分类
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
地热水流量计技术性能指标
1、执行标准:JB/T9248-1999;
2、公称通径(mm):DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、最高测量流速:10m/s;
4、精度表
5、流体电导率:≥ 5μS/cm;
6、公称压力:DN10~DN50 4.0MPa;DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa;DN1200~DN2000 0.6MPa。
7、最高流体温度
8、衬里材料:聚四氟乙烯(PTFE) 氯丁橡胶 聚氨酯 聚全氟乙丙烯(F46) 聚氯合乙烯(FS)。
9、电极材料:不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级:IP65、IP68
11、防爆标志:一体型、DN10~DN600 mdⅡBT4;分体型、DN10~DN1200 mⅡBT4
12、供电电源:电压220VAC 50Hz; 24VDC
13、分体型:传感器与转换器的距离 一般不超过100m。超过100m时,应特殊订货。
地热水流量计安装地点的选择
为了使变送器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修,活动方便的地方。
⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
地热水流量计安装要求
为了准确计量,在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动,避免由气穴而产生电极断路。
⑶ 对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。
⑷ 在流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN,后端≥2DN。
地热水流量计主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中,导电液体和浆液的体积流量的测量。
地热水流量计正常工作条件
1、环境温度: 传感器 -25℃~+60℃;转换器 -10℃~+60℃
2、相对湿度: 5%~90%;
3、供电电源:交流供电:频率47~63Hz;电压85~260V;谐波成分不大于5%;直流供电:18~36V,纹波5%。
4、功率: 小于20W。
地热水流量计工作原理
传感器是根据法拉第电磁感应定律工作的,如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极,将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离,与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
热水流量计的安装要求与注意事项
热水流量计的工作原理介绍
热水流量计在供水行业中的安装配置及使用状况分析
磁场及介质电导率对热水流量计测量的影响分析
热水流量计清洗管道的连接及传感器在地下管道中的安装
管道热水流量计的原理特点与在聚乙烯醇测量中的应用
对于供暖管道热水流量计等自动化仪表的设计与应用
使用供暖热水流量计计量钢厂工业水的应用分析
对于供水计量锅炉热水流量计的安装与管理问题研究
污水处理监管升级新型热水流量计市场需求引爆
供热水流量计流量测量应用成熟,适用于新技术创新
浅析空调冷水热水流量计制造技术应用发展及颈瓶
集热水流量计输出信号出现波动的三个最常见原因
卫生热水流量计漂移产生的原因及有效去除方法
在热水处理中暖气热水流量计的特点比较及选型
影响分体式热水流量计测量精度因素及提高准确性的对策
酒店热水专用流量计的特点与安装要求
供暖热水流量计厂家为您详述产品优点及不足之处
生产厂家对于暖气热水流量计安装要求的技术指导说明
探究影响热水流量计电磁损耗的具体原因
锅炉热水流量计在西钢炼钢工程中的应用实例说明
热力站热水流量计在强腐蚀环境下的问题及解决方案
空调热水流量计在调试期与运行期故障有哪些典型的故障
五点要求说明空调冷热水流量计的传感器该正确安装方法
冷热水流量计的外部电磁干扰及如何进行的电磁兼容性分析
供暖热水流量计在水油混合物误差分析
常压热水锅炉热水流量计的硬件与程序设计
采暖热水流量计为复杂的慢流量测量提供了解决方案
搅拌器叶片对冷热水流量计流量测量精度的影响
供热热水流量计生产厂家为您分析流量计产生误差的原因
电磁流量计采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好,还可用于自来水和地下水道系统。而且测量过程不与流体接触,适于制药、生物化学和食品工业。
地热水流量计特点
电磁流量计由传感器和转换器两部分组成,被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造,具有以下特点:
1、测量管内无阻力及活动部件,因此无压力损失,是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成,它与管道截面上流速的平均值成正比。因此,对管道内流速分布不敏感,要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料,能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式,功耗低,零点稳定,测量精度高,适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别,能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量,方便读数。内有三级密码设置功能,防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示,参数设置方便。并具有FROM存贮设置参数和累计流量值,具有掉电保护功能。
9、转换器采用表面安装技术(SMT),具有自检与自诊断功能,可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
地热水流量计型式及结构
按用途分类
种类 | 用途 |
普通型 | 在通常环境下使用 |
防爆型 | 在爆炸性气体的环境下使用 |
卫生型 | 使用在有卫生要求的条件下 |
沉浸型 | 符合GB4208防护等级IP68 |
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构

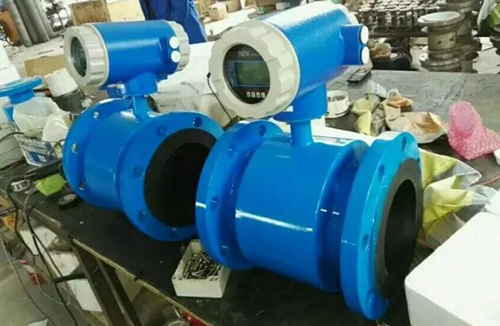

电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
地热水流量计技术性能指标
1、执行标准:JB/T9248-1999;
2、公称通径(mm):DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、最高测量流速:10m/s;
4、精度表
通径(mm) | 流速(m/s) | 基本误差 |
DN10,15,700~2000 | ≥1m/s | ±0.5%R |
<1m/s | ±3mm/s | |
DN20~600 | ≥1m/s | ±0.3%R |
<1m/s | ±2mm/s |
6、公称压力:DN10~DN50 4.0MPa;DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa;DN1200~DN2000 0.6MPa。
7、最高流体温度
衬里材料 | 分体型 | 一体型 |
聚四氟乙烯(PTFE) | 100℃;特殊订货150℃ | 70℃ |
氯丁橡胶 | 70℃;特殊订货120℃ | |
聚全氟乙丙烯(F46) | 100℃ | |
聚氯合乙烯(FS) | 80℃ | |
聚氨酯 | 45℃;80℃订货时注明 |
9、电极材料:不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级:IP65、IP68
11、防爆标志:一体型、DN10~DN600 mdⅡBT4;分体型、DN10~DN1200 mⅡBT4
12、供电电源:电压220VAC 50Hz; 24VDC
13、分体型:传感器与转换器的距离 一般不超过100m。超过100m时,应特殊订货。
地热水流量计安装地点的选择
为了使变送器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修,活动方便的地方。
⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量计的下游侧。
地热水流量计安装要求
为了准确计量,在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动,避免由气穴而产生电极断路。
⑶ 对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。
⑷ 在流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN,后端≥2DN。
地热水流量计主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中,导电液体和浆液的体积流量的测量。
地热水流量计正常工作条件
1、环境温度: 传感器 -25℃~+60℃;转换器 -10℃~+60℃
2、相对湿度: 5%~90%;
3、供电电源:交流供电:频率47~63Hz;电压85~260V;谐波成分不大于5%;直流供电:18~36V,纹波5%。
4、功率: 小于20W。
地热水流量计工作原理

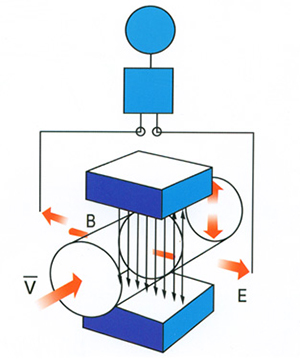

传感器是根据法拉第电磁感应定律工作的,如工作原理图所示:
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极,将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离,与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
