盐酸流量表,浓盐酸流量计

盐酸流量表产品概述
电磁流量计在测量有附着沉淀物的流体时，电极表面将受污染，常常引起零点变动，如若要对其进行定量分析是比较困难，但可以说，电极直径越小，所受的影响越少，在使用中，应注意电极的清污，以防止附着。在衬里上附着沉淀物时产生的误差Δε，如果附着的厚度是一样，则可根据:Δε=1-2/[1+(Kω/Kf)+(1- Kω/Kf )×(1-2t/D)2]进行计算，式中Kω、Kf分别为附着物和测量流体的电导率，附着物厚度为t，直径为D。若式中，Kω和Kf相等，则无误差，附着物的电导率较低时，上式也成立，但因为会增加电极的输出阻抗，因此受到限制，如绝缘性沉淀物浸在流体中就是这种情况。相反，如附着金属粉末等，因高电导率的附着层，使感应电势短路，使电极输出偏低，造成负偏差。在测量具有沉淀附着物的流体时，除了选择如玻璃或聚四氯乙烯等难以附着沉淀的衬里外，还应增其流速。如果在流体中均匀地含有气泡，则测量的是包括气泡的体积流量，并且使所测流量值不稳定，而引入误差。在选用流量计特别是电磁流量计时，应考虑今后对传感器的电极及衬里的维护问题。

盐酸流量表产品特点
1、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。
3、在现场可根据用户实际需要在线修改量程。
4、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
5、采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
6、采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
7、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150：1。超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
8、内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间。（选配）
9、具有 RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
10、具有自检与自论断功能。
11、红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能。（选配）
12、小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。（选配）

盐酸流量表的主要技术数据

项目	管道式	插入式
公称痛径	DN15～DN2600	≥DN200
介质电导率	≥5μS/cm	≥5μS/cm
基本误差	0.5级，1.0级（随口径区分）	±2.5%F.S
流速范围	0.5～10m/s 推荐1～5m/s	0.5～10m/s
环境温度	传感器-40℃～80℃，转换器-15℃～50℃	-40℃～+55℃
介质温度	≤120℃（聚4氟乙烯或F46）被测介质大于120℃时，订货时加以说明	-20℃～+55℃
连接方式	GB/T9119-2000标准法兰	GB/T9119-2000标准法兰螺纹连接，球阀规格：DN50
工作压力	DN15～DN80:4.0Mpa, DN100-DN150:1.6Mpa,≥ND400:1.0Mpa,特殊规格订货请注明	0.25Mpa～4.0Mpa特殊规格订货时请注明
输出信号	电流输出：4～20mADC（负载电阻0～500Ω），频率输出：0～1kHZ（负载电阻≥3000Ω），电压输出：0～5VDC
消耗功率	≤15W	≤15W
供电电源	交流：～220V,50Hz:直流：+24V	交流：～220V,50Hz:直流：+24V
衬里材料	聚4氟乙烯；橡胶；F46；聚氟合乙烯（FS）；聚氨酯橡胶	无
电极材料	0Cr18Ni12Mo2Ti,哈氏合金B,哈氏合金C，钽，钛，不锈钢涂覆碳化钨
通信接口	RS-232;RS-485;HART	RS-232;RS-485;HART

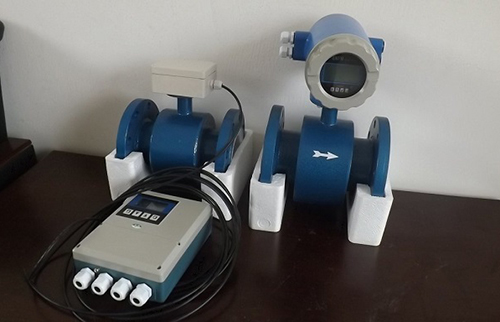

安装形式	一体式；分体式
励磁方式	低频脉冲直流励磁	低频脉冲直流励磁
电气接口	M20×1.5螺纹	M20×1.5螺纹


盐酸流量表测量原理
1）概述
依据：
据法拉第电磁感应定律，测量管道内的流动的导电液体（等效于许多连续的导电薄圆盘）做垂直于磁场的运动，产生感应电动势，电势大小与流量相关。
磁场：
恒定磁场：适于测量时不易产生极化现象的非电解液；
交变磁场：工业用的大部分形式（可减小极化现象）。
根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势E，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B，L，u三者互相垂直，则E = BLu
2）测量模型
感应电势的方向由右手定则确定，大小由下式决定：

盐酸流量表选用及安装要求
被测流体必须是导电液体。不能测气体、蒸汽、石油制品、甘油、酒精及纯净水等；
量程的选择：常用流量最好超过满量程的50％。常用流速为2～4m/s最合适；
压力的选择：使用压力必须低于电磁流量计额定工作压力，一般不超过16×105Pa；
温度的选择。被测介质温度不能超过村里材料的容许使用温度，一般≤200°C。

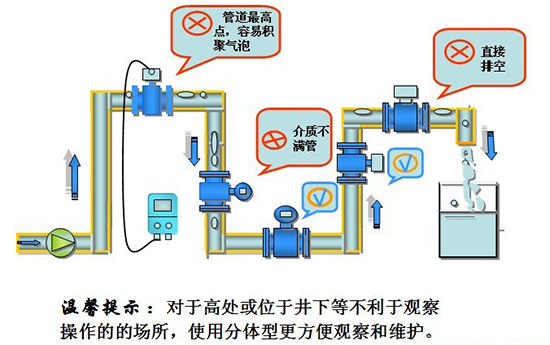

盐酸流量表安装注意事项
推荐垂直安装，且被测流体是自下而上流动。也可水平安装，但要使两电极在同一水平面上，要保证测量导管都充满液体。
流量计的外壳、屏蔽线、测量导管都要接地。要求单独设置接地点，不要连接在电机或上、下管道上。（因信号较弱，满量程时只有几毫伏，且流量很小时，只有几微伏，外界稍有干扰就会影响测量精度。）
安装地点要远离一切磁源。（如大功率电机、变压器等）
流量计前必须有10D左右的直管段，以消除各种局部阻力对流线分布对称性的影响。

使用电磁流量计时要注意
⑴不能用来测量气体、蒸汽以及含有大量气体的液体。
⑵不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质。
⑶普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。

盐酸流量表的优点
主要体现在以下几个方面：
⑴压力损失相对较小。电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件，当流体通过流量计时不会引起任何附加的压力损失，流量计的阻力仅是同一长度管道的沿程阻力，是流量计中运行能耗最低的流量仪表之一。
⑵可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等；电磁流量计易于选择与流体接触件的材料品种，可应用于腐蚀性流体。
⑶电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率（只要在该仪表的要求的临界值以上）变化明显的影响，因此，电磁流量计经水标定后，可以用来测量其它导电性液体的流量。
⑷量程范围宽。量程比通常为20：1～100：1，甚至更大。此外电磁流量计的输出只与被测介质的平均流速成正比，而与轴对称分布下的流动状态（层流或紊流）无关。
⑸口径范围宽，从几个毫米一直到几米。
⑹电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
