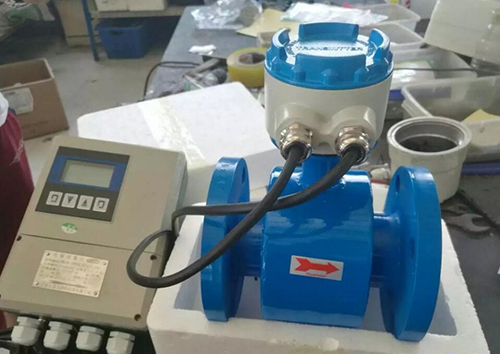

分体式热水流量计产品概述
电磁流量计是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于3μs/cm的导电液体的流量,是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外,还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体,如泥浆、矿浆、纸浆等。
分体式热水流量计性能特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
3、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
4、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
5、LDE转换器采用国际最新的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
6、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。
分体式热水流量计的主要技术数据
1、口径:DN15~2400mm
2、介质:导电性液体
3、衬里:氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
4、流速:≤15m/s
5、励磁方式:方波励磁
6、电极材料:不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
7、额定压力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
8、介质温度:氯丁橡胶:-10~60℃;聚氨酯橡胶:-10~40℃
9、聚四氟乙烯(F4):-10~120℃;聚全氟乙丙烯(F46):-10~150℃
10、介质电导率:>5μs/cm
11、准确度等级:±1.0%;±0.5%;±0.2%
12、输出信号:4~20mA电流,脉冲频率,上下限报警
13、通讯:RS485/RS232(可选)
14、防护等级:IP65、IP67、IP68
15、防爆等级:ExdⅡCT3-CT6
16、电缆接口:M18*1.5
17、环境条件:环境温度:-10~50℃ 相对湿度:5%~90% 环境电磁场:≤400A/m
18、供电电源:85~250VAC;20~36VDC;3.6V电池供电
分体式热水流量计安装地点的选择
为了使流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20~+60℃,相对湿度小于85%。
3.流量计周围应有充裕的空间,便于安装和维护。
安装建议
流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
a. 增加前后直管段的长度;
b. 采用一个流量稳定器;
c. 减少测量点的截面。

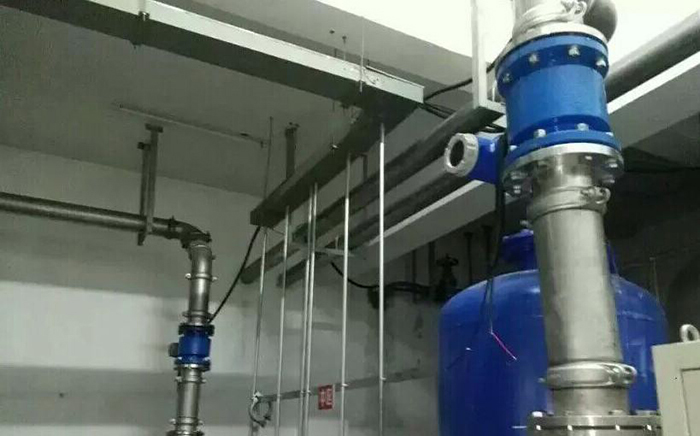

水平和垂直安装
传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
确保满管安装
确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。 如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装
为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口
为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。
插入式进口直管段应≥ 20 D , 出口直管段≥7D(D为传感器公称口径)。
分体式热水流量计工作原理

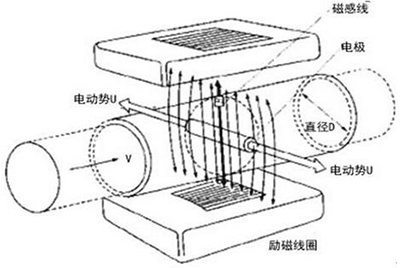

电磁流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速 的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
式中: E---------为电极间的信号电压(v)
B---------磁通密度(T)
d---------测量管内径(m)
--------平均流速(m/s)
K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说流量计是一种真正的体积流量计。
分体式热水流量计仪表选型
电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点,选择合适的类型。一体型安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。
流量计电极选择:
4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。
5、流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,最高点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的最高压力选择水泥浆流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型电磁流量计。其最大口径为100mm。
分体式热水流量计衬里的选择
分体式热水流量计电极的选择
热水流量计的安装要求与注意事项
热水流量计的工作原理介绍
热水流量计在供水行业中的安装配置及使用状况分析
磁场及介质电导率对热水流量计测量的影响分析
热水流量计清洗管道的连接及传感器在地下管道中的安装
管道热水流量计的原理特点与在聚乙烯醇测量中的应用
对于供暖管道热水流量计等自动化仪表的设计与应用
使用供暖热水流量计计量钢厂工业水的应用分析
对于供水计量锅炉热水流量计的安装与管理问题研究
污水处理监管升级新型热水流量计市场需求引爆
供热水流量计流量测量应用成熟,适用于新技术创新
浅析空调冷水热水流量计制造技术应用发展及颈瓶
集热水流量计输出信号出现波动的三个最常见原因
卫生热水流量计漂移产生的原因及有效去除方法
在热水处理中暖气热水流量计的特点比较及选型
影响分体式热水流量计测量精度因素及提高准确性的对策
酒店热水专用流量计的特点与安装要求
供暖热水流量计厂家为您详述产品优点及不足之处
生产厂家对于暖气热水流量计安装要求的技术指导说明
探究影响热水流量计电磁损耗的具体原因
锅炉热水流量计在西钢炼钢工程中的应用实例说明
热力站热水流量计在强腐蚀环境下的问题及解决方案
空调热水流量计在调试期与运行期故障有哪些典型的故障
五点要求说明空调冷热水流量计的传感器该正确安装方法
冷热水流量计的外部电磁干扰及如何进行的电磁兼容性分析
供暖热水流量计在水油混合物误差分析
常压热水锅炉热水流量计的硬件与程序设计
采暖热水流量计为复杂的慢流量测量提供了解决方案
搅拌器叶片对冷热水流量计流量测量精度的影响
供热热水流量计生产厂家为您分析流量计产生误差的原因
