造纸厂污水流量计,纺织污水流量计

点击次数:349 发布时间:2020-12-24 08:09:17
造纸厂污水流量计按激磁方式分类:直流励磁;交流励磁;低频方波励磁,要产生一个均匀恒定的磁场,就需要选择一种合适的励磁方式。如按励磁电流方式划分,有直流励磁、交流(工频或其他频率)励磁、低频矩形波励磁和双频矩形波励磁。
1.直流励磁电磁流量计:直流励磁方式用直流电或采用永久磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的最大优点是受交流电磁场干扰影响很小,因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化,即电解质在电场中被电解,产生正负离子,在电场力的作用下,负离子跑向正极,正离子跑向负极,这将导致正负电极分别被相反极性的离子所包围,严重影响仪表的正常工作。所以,直流励磁一般只用于测量非电解质液体。
2.交流励磁电磁流量计:工业上使用的电磁流量计,大都采用工频(50Hz)电源交流励磁方式产生交变磁场,避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题(例如正交干扰、同相干扰、零点漂移等)。现在交流励磁正在被低频方波励磁所代替。
3.低频方波励磁电磁流量计:低频方波励磁波形有二值(正-负)和三值(正-零-负-零)两种,其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰,消除由分布电容引起的工频干扰,抑制交流磁场在管壁和流体内部引起的电涡流,排除直流励磁的极化现象。

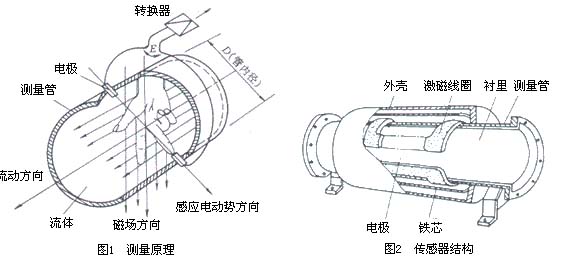

造纸厂污水流量计原理
电磁流量计的测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为日的工作磁场。
此时,如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。

造纸厂污水流量计的产品特点
1、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
2、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
3、在现场可根据用户实际需要在线修改量程。
4、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
5、采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
6、采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
7、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1。
8、超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好。
9、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间。
10、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
11、具有自检与自论功能。

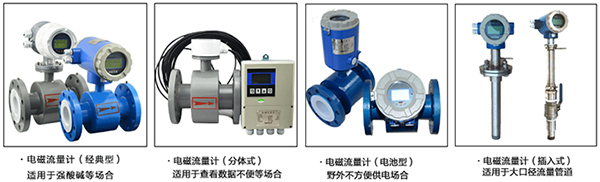

造纸厂污水流量计分类
为了适应不同工矿条件下使用工业电磁流量计,流量计分为:
1、一体式液晶显示工业电磁流量计:主要适用于高精度测量,防爆等级高的介质,如石油,化工,污水等行业。
2、管道式(分体式)工业电磁流量计:主要使用于远离测量地点的,液晶显示与流量计主体分离式的。
3、电磁流量计:主要使用于超大管道口径的流体介质测量,精度要求一般。
电磁流量计是根据法拉第电磁感应定律制造的用来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在流量计上采用CAN现场总线。属国内首创,技术达到国内领先水平。

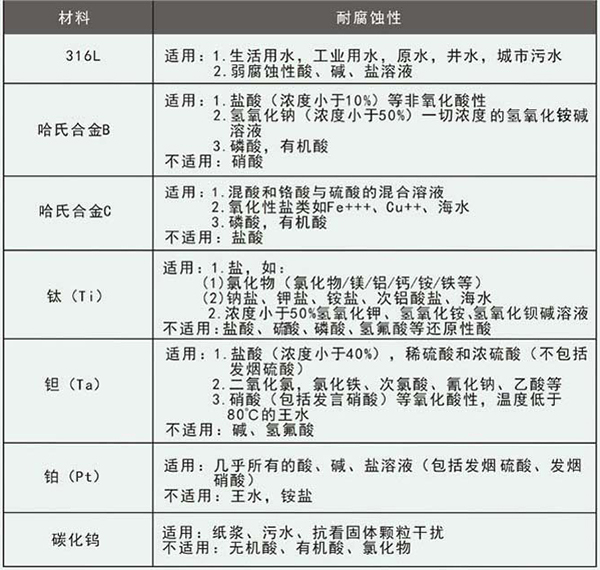

造纸厂污水流量计被测流体的电极的选择

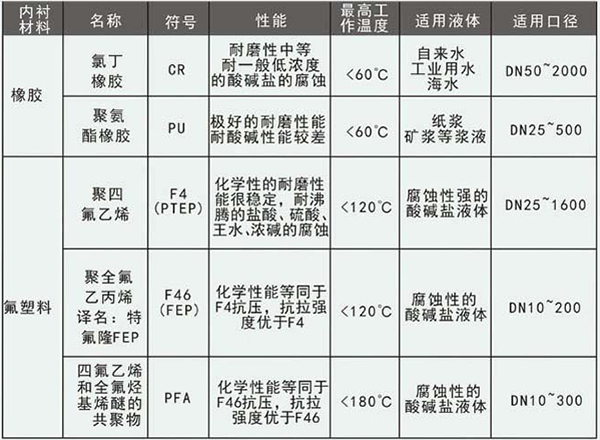

造纸厂污水流量计被测介质的内衬材料选择


造纸厂污水流量计使用注意事项
1、 精度等级和功能根据测量要求和使用场合选择仪表精度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,。
 2、测量介质流速、仪表量程与口径 测量一般的介质时,流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用,范围比较宽。选择仪表规格(口径)不一定与工艺管道相同,应视测量流量范围是否在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提高管内流速,得到满意测量结果。
3、尽量避开铁磁性物体及具有强电磁场的设备,以免磁场影响传感器的工作磁场和流量信号。
4、流量计周围应有充裕的空间,便于检测与维修。

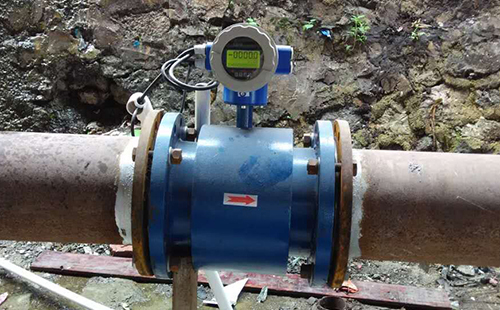

造纸厂污水流量计现场安装说明及图示
